SOC芯片紘康HY11P23產品特點
8位精簡指令集，共有66個指令，包含硬體乘法指令及查表指令
2.2V to 3.6V工作電壓范圍，-40~85℃工作溫度范圍
外部石英震蕩器及內部高精度RC震蕩器，6種CPU工作時切換選擇，可讓使用者達到最佳省電規則：
運行模式300uA@2MHz
待機模式3uA@32KHz
休眠模式1uA
4KWord OTP（One Time Programmable）Type程式記憶體，256Byte資料記憶體
Brownout detector 及Watch dog Timer，可防止CPU進入死機模式
18bit全差動輸入∑△ADC類比數位轉換器：
內置PGA（Programmable Gain Amplifier）及可有1/4、1/2、1....128倍10種輸入信號放大倍率選擇
內置輸入零點調整，可針對不同應用增加其量測范圍
內置高阻抗輸入緩動器（32以上輸入倍率不適用）
內置絕對溫度感測器
超低輸入雜訊（＜1uVpp）運算放大器，可提供高輸出阻抗小訊號的放大及小電流的電壓轉換
1.0V、1.2V的內部類比電路共地電壓源，具有Push-Pull驅動能力，可提供傳感器驅動電壓
LVD低電壓檢測功能具14段檢測電壓設置與外部輸入電壓檢測功能
類比電壓源VDDA可選擇4個不同輸出電壓，具10mA穩壓電壓源輸出能力
8-bit Timer A
16-bit Timer B模組具Capture/Compare功能
8-bit Timer C 模組具PWM/PFD 波形產生功能
串列通訊SPI模組
Support 6 stack level

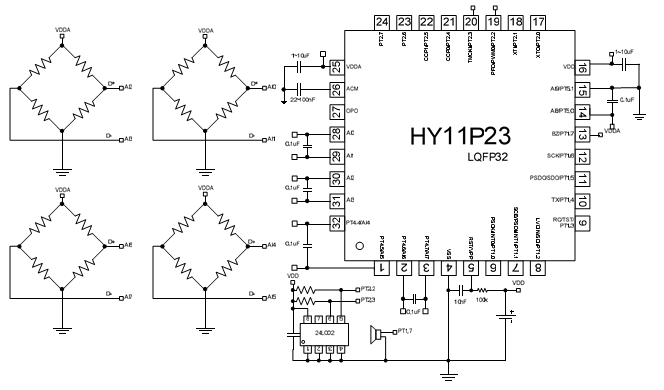

紘康HY11P23芯片應用電路圖
