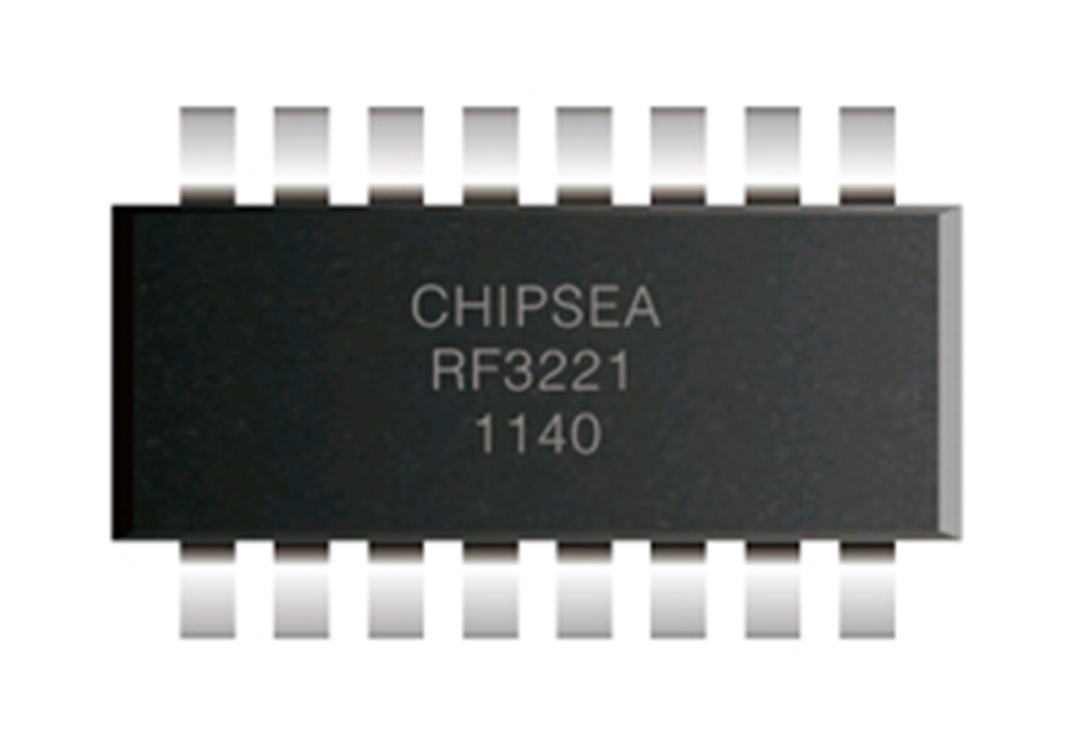

FLASH MCU芯片CSU8RF3221高性能的RISC CPU

8位單片機MCU

內置2K×16位程序存儲器FLASH

128字節數據存儲器（SRAM）

96字節的E2PROM，用于數據存儲

只有43條單字指令

8級存儲堆棧

支持ISP

FLASH MCU芯片CSU8RF3221專用微控制器的特性

上電復位（POR）

上電復位和硬件復位延遲定時器（40ms）

內帶低電壓復位（LVR）

定時器0 — 8位可編程預分頻的8位的定時計數器

定時/計數器2 — 8位可編程預分頻的8位的分頻器

定時/計數器3 — 8位可編程預分頻的8位的分頻器

擴展型看門狗定時器（32K WDT） — 可編程的時間范圍

FLASH MCU芯片CSU8RF3221外設特性

13位雙向I/O口,1位輸入口

2路蜂鳴器輸出

2路PWM輸出

5個內部中斷，2個外部中斷

5個具有喚醒功能的輸入口

4+3 路12-bitADC

內部1.4V、VDD、外部輸入三種參考電壓選擇

帶數字比較器

低電壓檢測（LVD）引腳，內部提供2.4V、3.6V電壓檢測

6個開漏輸出口

低功耗特性

MCU工作電流

正常模式0.9mA@4MHz(工作電壓3V)

正常模式8uA@32KHz(工作電壓3V)

休眠模式下的電流小于1μA

振蕩器

內帶16MHz振蕩器，精度為±2%

外部32768Hz晶振（RTC）或4MHz~16MHz晶振

ERC 3V DC~4M 5V DC~8M

CMOS技術

電壓工作范圍

VDD 2.3V~5.5V

FLASH MCU芯片CSU8RF3221特點

FLASH MCU芯片CSU8RF3221是一個8位RISC架構、帶12-bit ADC的高性能單片機。該款芯片內帶128 Byte SRAM，并且自帶96 Byte EEPROM，方便數據的存儲。該芯片外圍配置簡單，內部自帶放大器和比較器，可節約電路成本。該款單片機擁有卓越的AD測量、多路PWM輸出、運算放大器和超低的功耗，適用于多個領域產品的開發。

應用場合

電子禮品

消費電子

家電
