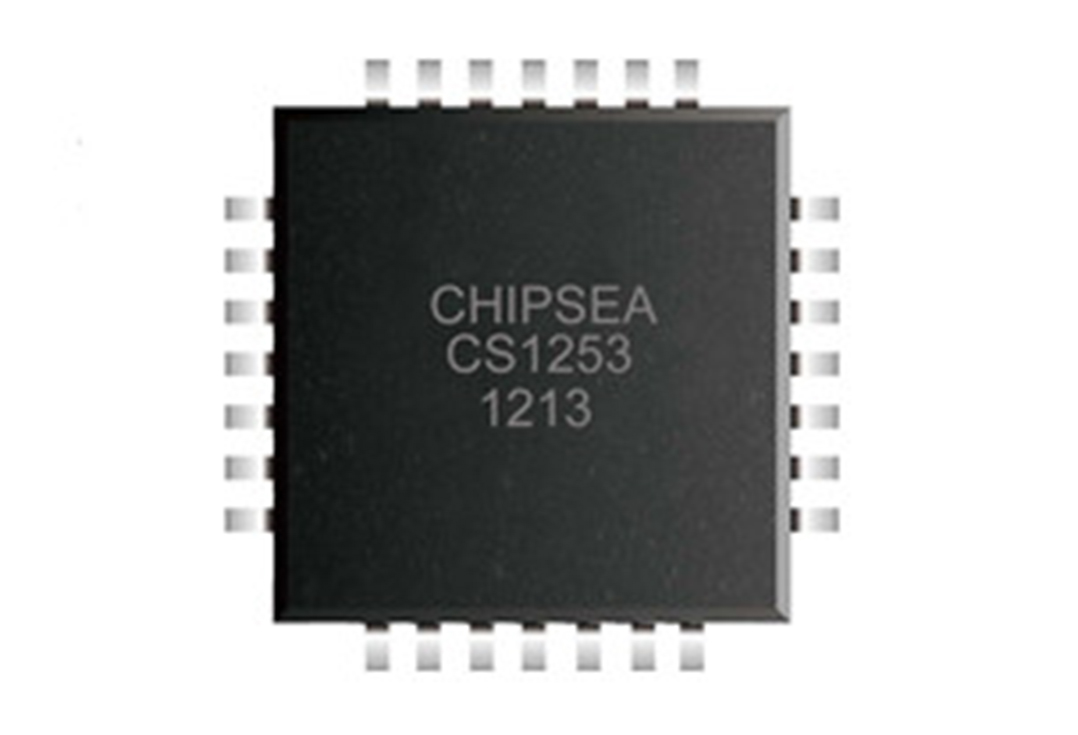

高精度ADC CS1253芯片簡介
高精度ADC芯片CS1253是一款高精度22位Sigmal-Delta模數轉換器(ADC)，包含4路獨立模擬轉換通道，能夠同時處理四個帶寬上限至584Hz的信號。CS1253最高有效精度(ENOB)可達22位，信號動態范圍從91dB(截止頻率584Hz)到103dB(截止頻率36.5Hz)，最多支持8片級聯應用，可廣泛應用于高精度多路的測量領域。
CS1253芯片特點
22位無失碼，最高有效精度18.5位
100dB的動態范圍（73Hz輸入）
RMS噪聲（Data Rate = 140Hz）：5uV
INL小于0.006%
片內低通數字濾波，可編程截止頻率從584Hz到36.5Hz
軟件控制濾波器截止頻率
支持5V電壓應用，也支持3.3V電壓應用
可編程模數轉換（ADC）數據速率輸出，可選140/279/558/1116/2232Hz
支持級聯，最多支持8片級聯
低功耗操作60mW
通用的SPI接口
CS1253芯片應用場合
生物醫學數據采集、心電圖儀、腦電圖儀
加工控制
高精度設備
地震分析儀

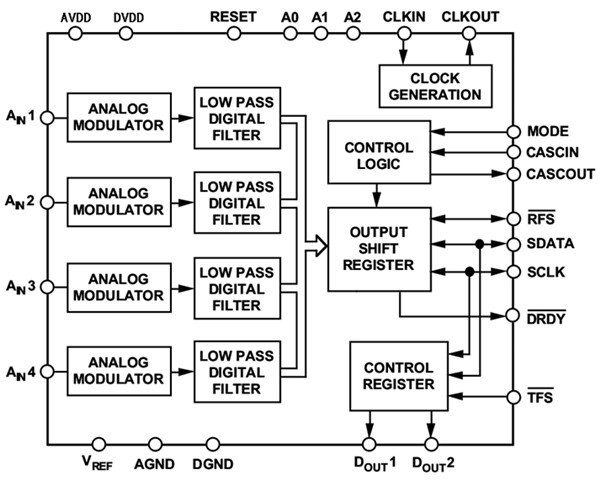

CS1253芯片功能框圖
