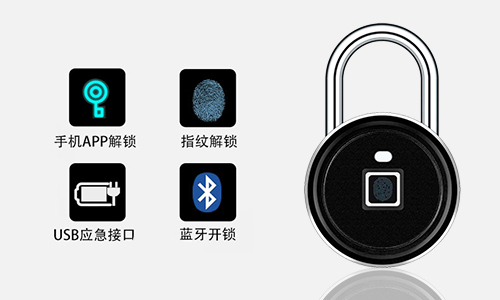

指紋掛鎖方案效果圖

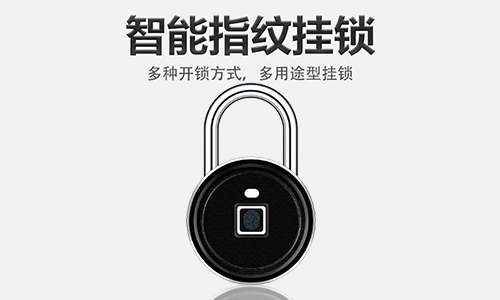

智能指紋掛鎖方案

1、指紋掛鎖方案規格參數

支持360°任意方向按壓式指紋識別

96x96的Sensor矩陣

分辨率為508DPI

ESD：+/-12kV空氣，+/-8kV接觸

FRR：<1%

FAR：<0.002%

識別時間：<300mS

指紋掛鎖方案效果圖

2、96*96指紋掛鎖方案說明

1、指紋錄入次數：5。

2、最大指紋存儲數量：40。

3、前2個注冊的指紋為管理指紋。

4、出廠狀態下任意指紋可以開鎖。

5、電池電量偏低時，開鎖完成后，蜂鳴器響一聲并且亮黃燈提示要充電。

6、待機電流：23uA；無電機工作電流：3mA。超長待機優點，一個300MAH聚合物鋰電池，最長待機可達2年，最大開鎖次數可達2500次。

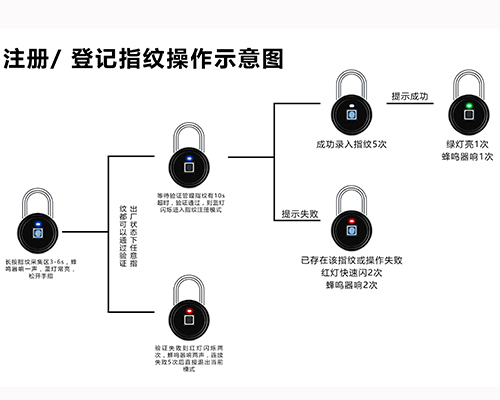

3、指紋掛鎖方案注冊/登記指紋

1、長按指紋采集區3-6s，蜂鳴器響一聲，藍燈常亮，松開手指；此時需要驗證管理指紋（出廠狀態下任意指紋都可以通過驗證）。等待驗證管理指紋有10s超時，驗證通過，則藍燈閃爍進入指紋注冊模式；驗證失敗則紅燈閃爍兩次，蜂鳴器響兩聲，連續失敗5次后直接退出當前模式。

2、驗證通過后在指紋注冊模式，將手指按壓在指紋采集區，成功蜂鳴器響一聲，拿開手指；成功操作5次后，綠燈亮1s，蜂鳴器響1s，指紋注冊完成。若注冊過程操作失敗，紅燈快速閃爍兩次，蜂鳴器響兩次（識別到指紋重復也會提示操作失敗）。注冊模式有10s超時，操作成功重置超時時間。

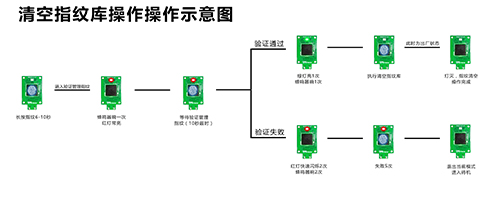

4、指紋掛鎖方案清空指紋庫

1、長按指紋采集區6-10s，蜂鳴器響一聲，紅燈常亮，松開手指；此時需驗證管理指紋（出廠狀態下任意指紋都可以通過驗證）。等待驗證管理指紋有10s超時有10s超時；驗證通過則綠燈亮1s，蜂鳴器響1s，執行清空指紋庫操作，燈滅后指紋清空操作完成，此時為出廠狀態。若驗證失敗紅燈快速閃爍兩次，蜂鳴器響兩聲；失敗五次后直接退出當前模式進入待機模式。

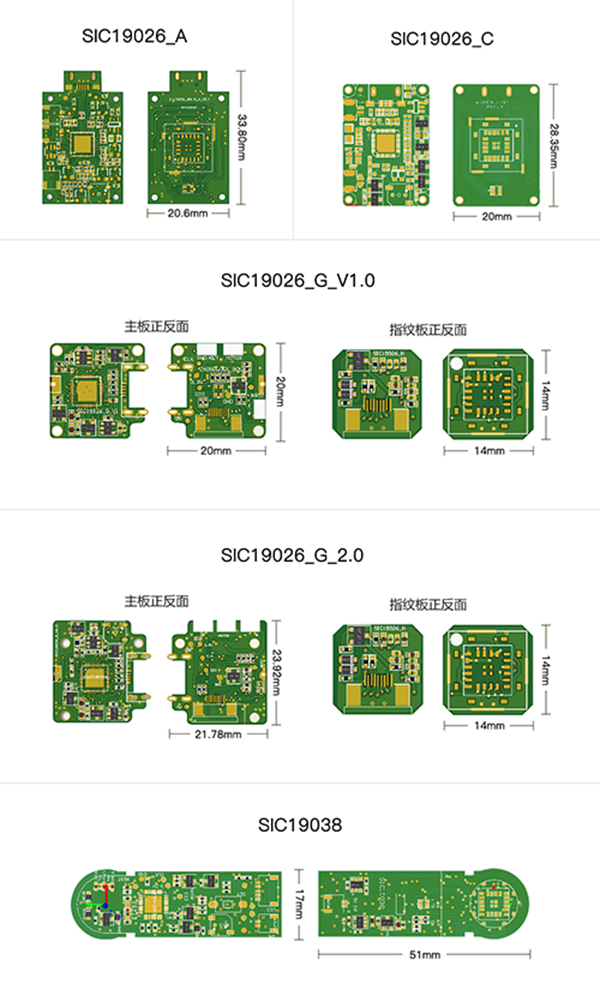

5、多種規格指紋掛鎖方案板
