數顯角度尺是一種用于測量角度的儀器，它可以自動讀取被測角度并將結果顯示在液晶屏幕上。數顯角度尺的主要工作原理是通過使用旋轉編碼器和微處理器來測量和處理角度值。
一、功能概述

LCD液晶數字顯示

相對垂直度測量

數顯角度測量

HOLD保持功能

低電提示功能

自動關機功能。

用戶自校零功能

二、技術參數

角度測量范圍：0°~360°

角度分辯率：0.1°

角度測量精度：±0.3°

長度：200mm

供電電源：3V紐扣電池

工作環境：0-50℃儲存環境：-10-60℃

三、按鍵功能

ON/OFF：開關機按鍵。

ZERO：零點校正按鍵

HOLD：鎖定角度按鍵
四、工作原理

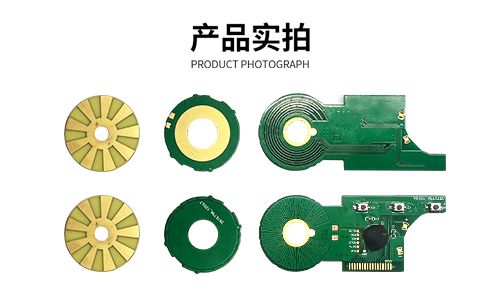

數顯角度尺的旋轉編碼器是一個裝在尺身內部的裝置，該裝置可以轉動。當測量對象與數顯角度尺接觸時，旋轉編碼器開始旋轉，由光電傳感器分解器實時監測旋轉編碼器的角度變化，并將數據傳輸?shù)轿⑻幚砥鲀?nèi)部。微處理器將這些數據轉換為精確的角度值，并將其顯示在液晶屏幕上。

除了旋轉編碼器和傳感器分解器之外，數顯角度尺還包括一個信號轉換器，用于將旋轉編碼器的模擬信號轉換為數字信號。數字信號可以更精確地表示角度值，并可以通過微處理器進行進一步處理和存儲。因此，數顯角度尺比傳統的機械角度尺具有更高的精度和測量靈敏度。
