松翰單片機SN8P2715簡介

松翰單片機SN8P2715擁有一個RISC-like的高性能和低功耗系統。1T（一條指令周期就是一個時鐘）結構，16MIPS的計算能力。另外，高EFT性能使其適合應用于高干擾的工業環境。SN8P2715的IC結構一流，包括2K-word的程序內存（OTP ROM），128-byte的數據存儲器（RAM），2個8-bit的定時計數器（TC0，TC1），一個看門狗定時器，4個中斷源（TC0，TC1，INT0，INT1），7-bit的DAC轉換，8通道12-bit的ADC轉換，2通道的PWM輸出（PWM0，PWM1），buzzer輸出（BZ0，BZ1）和8層堆棧緩存器。SN8P2715提供4種不同的振蕩器模式給系統作為系統時鐘，包括高/低速晶體振蕩器、陶瓷諧振器和廉價的RC振蕩器。此外，SN8P2715還包括一個由程控的內部低頻RC振蕩器作為低速模式的時鐘源。

松翰單片機SN8P2715特點

工作電壓：2.4V~5.5V （Fosc = 4MHz）

ROM：2K * 16 bits

RAM：128 * 8 bits

8層堆棧緩存器

單向輸入引腳：P0

雙向輸入輸出口：P2，P4，P5

由改變電平觸發喚醒的埠：P0

P4引腳和ADC共享

外部中斷源：P0

兩個外部中斷源：INT0，INT1

兩個內部中斷源：TC0，TC1

內置看門狗定時器

8通道的12-bit ADC

1通道7-bit DAC

外部高速時鐘：晶體 最大16MHz

內部低速時鐘：RC振蕩器，16KHz/3V，32KHz/5V

一個時鐘周期就是一條指令周期

大多數指令周期為一個周期

查表功能（MOVC）可尋址整個ROM區

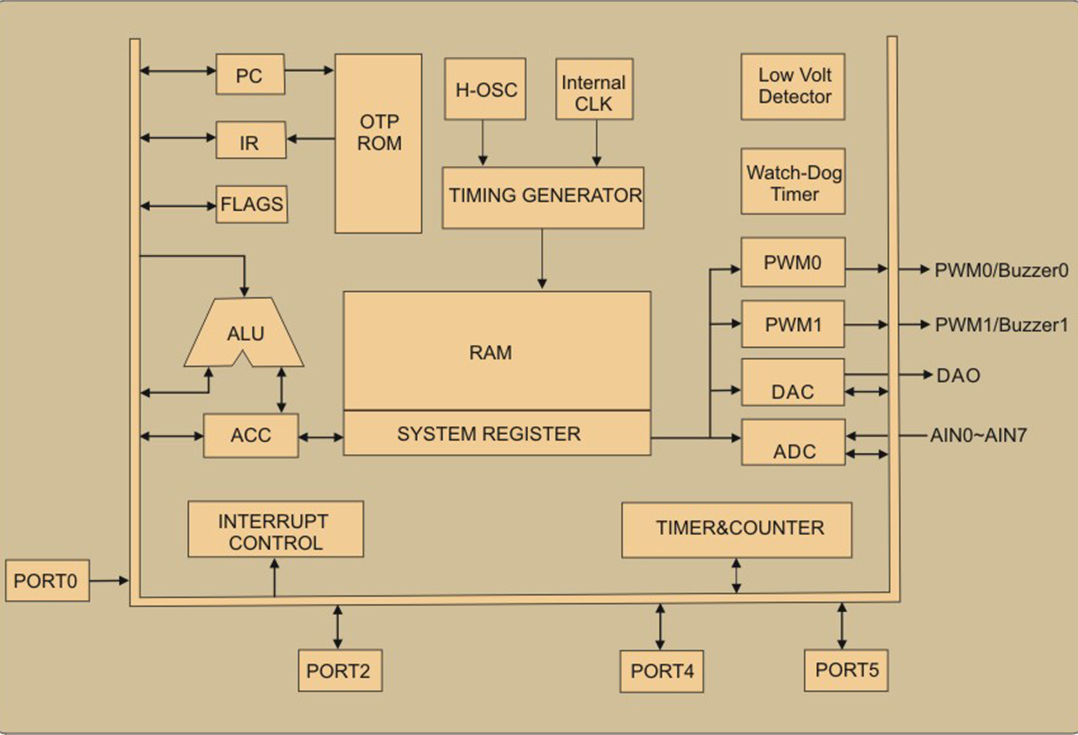

松翰單片機SN8P2715產品圖

8-Channel 12-bit ADC, High speed (1T), High EFT protection
