松翰單片機SN8P2723簡介

松翰單片機SN8P2723是一個帶有RISC-like系統的8位單片機，具有高性能和低功耗的特點。SN8P2723的IC結構一流，包括2K-word的程序內存（OTP ROM)，128-byte的數據存儲器（RAM)，5個8位定時計數器（T0，TC0，TC1，TC2，TC3)，1組PWM (PWM0) ，6通道PWM (PWM10/11, 20/21, 30/31)，一個看門狗定時器，9個中斷源（T0, TC0, TC1, TC2, TC3, ADC, INT0, INT1, INT2)，高性能12+1信道12位ADC(一個內部ADC通道用于2.5V/3.5V測量)，8層堆棧緩存器。 SN8P2723共有3種振蕩器模式提供系統時鐘，包括高速晶體、陶瓷周期和廉價的RC振蕩器及內部16MHz RC振蕩器。

松翰單片機SN8P2723特點

ROM：2K * 16 bits

RAM：128 * 8 bits

8層堆棧緩存器

雙向輸入輸出：P1，P2，P4

由改變電平觸發喚醒的埠：P1

外部中斷：P4.0, P4.1, P4.2

3個外部中斷源：INT0, INT1, INT2

6個內部中斷源：T0, TC0, TC1, TC2, TC3, ADC

1通道PWM輸出(PWM0)

6通道PWM輸出 (PWM10/11, 20/21, 30/31)

12+1通道12位ADC

內置看門狗定時器

內部高速時鐘：16MHz RC振蕩器

外部高速時鐘：晶體，高達16MHz

內部低速時鐘：RC振蕩器，16KHz/3V，32KHz/5V

大多數指令周期就是一個時鐘周期

查表指令MOVC可尋址整個ROM區

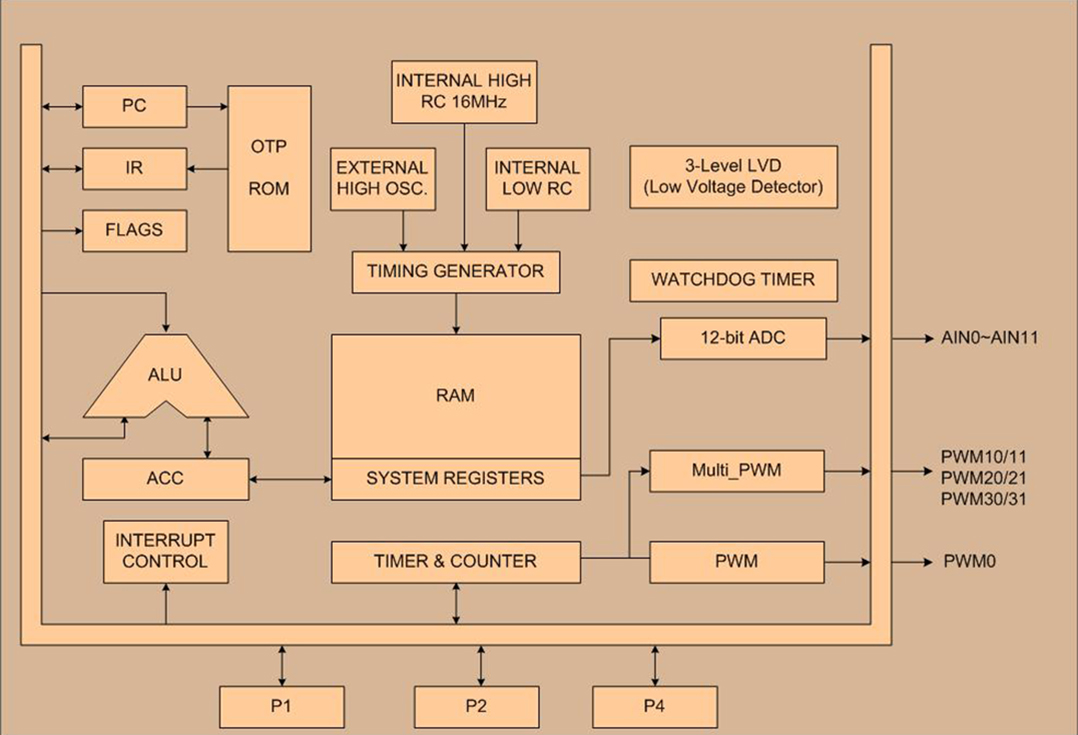

松翰單片機SN8P2723產品簡介產品圖

SN8P2723
