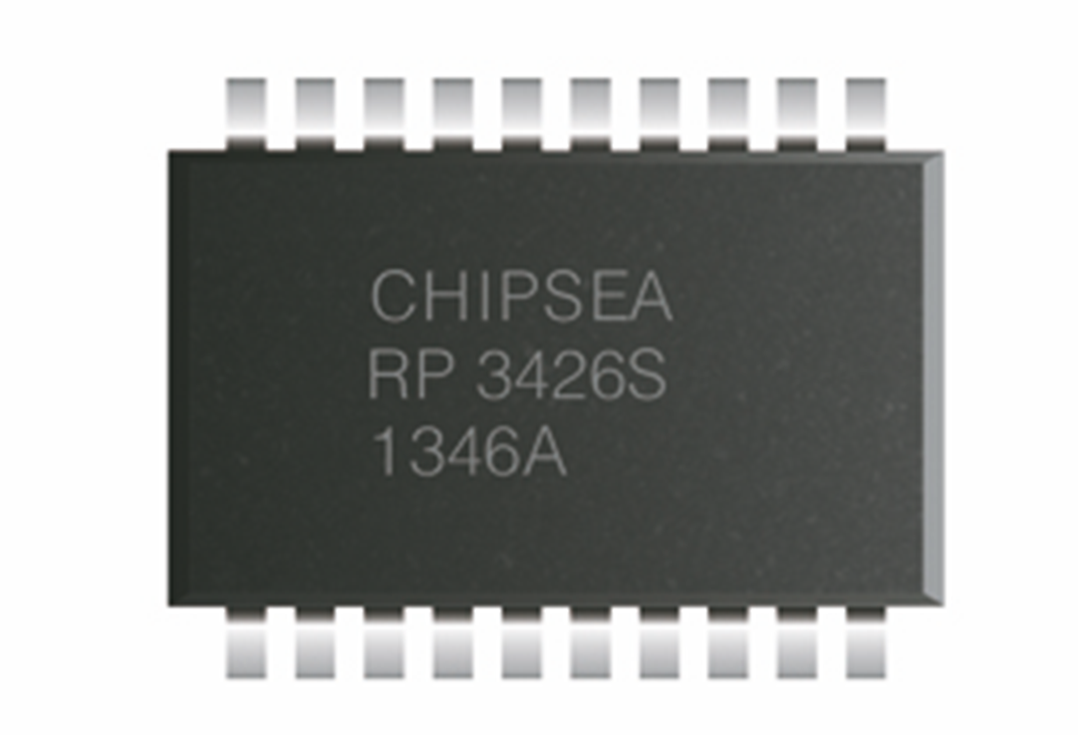

OTP MCU芯片CSU8RP3426高性能的RISC CPU

8位單片機MCU

內置4K×16位程序存儲器OTP

256字節數據存儲器（SRAM）

只有42條單字指令

8級PUSH和POP存儲堆棧

低功耗特性

MCU工作電流

正常模式1mA@4MHz(工作電壓3V)

正常模式10uA@32KHz(工作電壓3V)

休眠模式下的電流小于1μA

專用微控制器的特性

上電復位（POR）

上電復位和硬件復位延遲定時器（98ms）

內帶2.0V，2.4V，3.0V，3.6V低電壓復位（LVR）

定時器0 — 8位可編程預分頻的8位的定時計數器

定時/計數器2 — 可編程預分頻的12位的分頻器

定時/計數器3 — 可編程預分頻的12位的分頻器

擴展型看門狗定時器（32K WDT） — 可編程的時間范圍

OTP MCU芯片CSU8RP3426外設特性

17位雙向I/O口,1位輸入口 

4*5 LCD驅動，1/4duty,1/2bias

2路蜂鳴器輸出

2路PWM輸出

5個內部中斷，2個外部中斷

8個具有喚醒功能的輸入口

5 路12-bitADC

內部2.0V、3.0V、4.0V、 VDD、外部輸入五種參考電壓選擇

2.0V和3.0V精度為±1%@5V，25oC 帶數字比較器

1個內置模擬比較器/運算放大器 

低電壓檢測（LVD）引腳，內部提供2.4V、3.6V電壓檢測

6個開漏輸出口

所有IO可配置上拉電阻，同時PT5.0和PT1.4還支持下拉電阻配置。 

輸入邏輯電平電壓可配置，在5V工作電壓下可支持與3V器件通信

振蕩器

內帶16/8/4/2MHz振蕩器，精度為±1%

內帶32KHz振蕩器，精度為±2%

外部32768Hz晶振（RTC）或2MHz~16MHz晶振

ERC 8M@5V DC，ERC 4M@3V DC

CMOS技術

電壓工作范圍

—2.2V~5.5V@fcpu=4MHz(指令周期)

—3.6V~5.5V@fcpu=8MHz(指令周期)

工作溫度范圍 — -40~85 oC(工業級)

OTP MCU芯片CSU8RP3426特點

OTP MCU芯片CSU8RF3426是一個8位RISC架構、帶12-bit ADC的高性能單片機。該款芯片內帶256 Byte SRAM、擁有4K×16位ROM，可滿足各類產品設計的需求。芯片部分I/O帶有下拉電阻配置，支持40mA大驅動輸出，同時在5V供電的情況下支持3V器件通信，支持4×5LCD驅動，內帶模擬比較器/模擬運算放大器，外圍配置簡單，可在節約電路成本前提下滿足各功能設計的需求。該款單片機擁有卓越的AD測量包含內部2.0V、3.0V、4.0V、VDD、外部輸入五種參考電壓，適用于多個領域產品的開發。

應用場合

電子禮品

LCD移動電源

多士爐

卷發器

打蛋器

溫控

家電控制器
