松翰單片機SN8P2705A簡介

松翰單片機SN8P2705A是一個低功耗的8位微控制器，每條指令周期就是一個時鐘周期（1T）結構提供最大16MIPS的功率，另外，高EFT能力使SN8P2705A適合在高干擾環境下工作。SN8P2705A的IC結構一流，包括4K-word的程序存儲器（OTP ROM），256-byte的數據存儲器（RAM）。一個8位基本定時器T0，兩個8位定時/計數器（TC0,TC1），一個看門狗定時器，8個中斷源（T0,TC0,TC1,SIO,ADC,INT0,INT1,INT2），一個7位DAC，一個8通道的12位ADC，2通道的PWM輸出（PWM0,PWM1），2通道的buzzer輸出（BZ0,BZ1）及8層堆棧緩存器。此外，用戶還可以自行選擇振蕩模式，SN8P2705A提供了4種不同的振蕩模式給系統作為系統時鐘，包括高/低速晶體振蕩器、陶瓷諧振器和廉價的RC振蕩器。另外，SN8P2705A還有有程序控制的RC振蕩器作為低速模式的時鐘源。

松翰單片機SN8P2705A特點

工作電壓：2.4V~5.5V （Fosc=4MHz）

OTP ROM：4K * 16 bits

RAM：256 * 8 bits

8層堆棧緩存器

雙向輸入輸出：P0, P1, P2, P3, P4, P5

喚醒功能：P0,P1

可編程開漏輸入輸出：P1.0, P1.1, P5.2

上拉電阻：P0, P1, P2, P3, P4, P5

P4引腳和ADC共享

外部中斷：P0

3個外部中斷：INT0, INT1, INT2

5個內部中斷：T0, TC0, TC1, SIO, ADC

內置看門狗定時器

8通道的12位ADC

外部高速時鐘：晶體 最大16MHz / RC 最大10MHz

外部低速時鐘：RC振蕩器，16KHz/3V 32KHz/5V

一個時鐘周期就是一條指令周期

大多數指令周期為一個周期

查表功能（MOVC）可尋址整個ROM區

支持乘法指令（MUL）

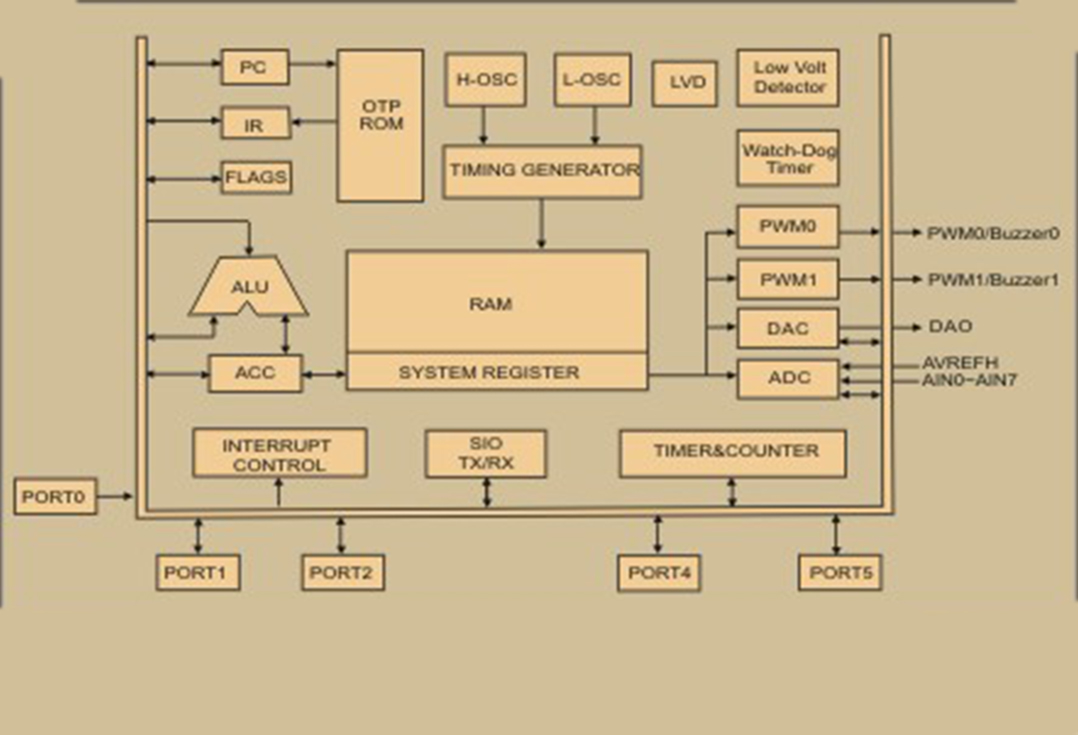

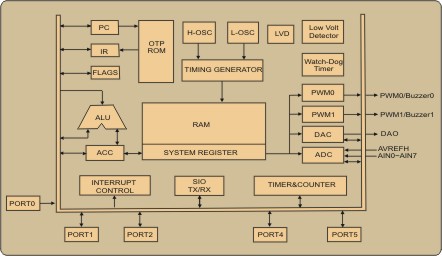

松翰單片機SN8P2705A產品圖

8-Channel 12-bit ADC, High speed (1T), High EFT protection
