松翰單片機SN8P2706A簡介

松翰單片機SN8P2706A是一個低功耗的8位微控制器，每條指令周期就是一個時鐘周期（1T）結構提供最大16MIPS的功率，另外，高EFT能力使SN8P2706A適合在高干擾環境下工作。SN8P2706A的IC結構一流，包括4K-word的程序存儲器（OTP ROM），256-byte的數據存儲器（RAM）。一個8位基本定時器T0，兩個8位定時/計數器（TC0,TC1），一個看門狗定時器，8個中斷源（T0,TC0,TC1,SIO,ADC,INT0,INT1,INT2），一個7位DAC，一個8通道的12位ADC，2通道的PWM輸出（PWM0,PWM1），2通道的buzzer輸出（BZ0,BZ1）及8層堆棧緩存器。此外，用戶還可以自行選擇振蕩模式，SN8P2706A提供了4種不同的振蕩模式給系統作為系統時鐘，包括高/低速晶體振蕩器、陶瓷諧振器和廉價的RC振蕩器。另外，SN8P2707A還有有程序控制的RC振蕩器作為低速模式的時鐘源。

松翰單片機SN8P2706A特點

工作電壓：2.4V~5.5V(Fosc=4MHz)

OTP ROM：4K*16 bits

RAM：256*8 bits

8層堆棧緩存器

雙向輸入輸出：P0,P1,P2,P3,P4,P5

低電平觸發喚醒功能：P0,P1

可編程開漏引腳：P1.0,P1.1,P5.2

上拉電阻：P0,P1,P2,P3,P4,P5

P4引腳和ADC共享

外部中斷：P0

3個外部中斷：INT0, INT1, INT2

5個內部中斷：T0, TC0, TC1, SIO, ADC

內置看門狗定時器

8通道的12位ADC

外部高速時鐘：晶體 最大16MHz / RC 最大10MHz

外部低速時鐘：RC振蕩器，16KHz/3V 32KHz/5V

一個時鐘周期就是一條指令周期

大多數指令周期為一個周期

查表功能（MOVC）可尋址整個ROM區

支持乘法指令（MUL）

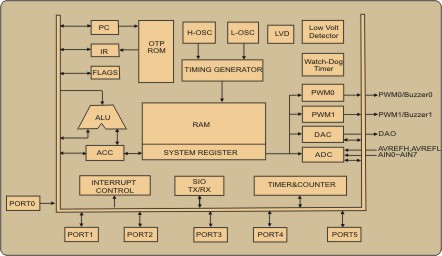

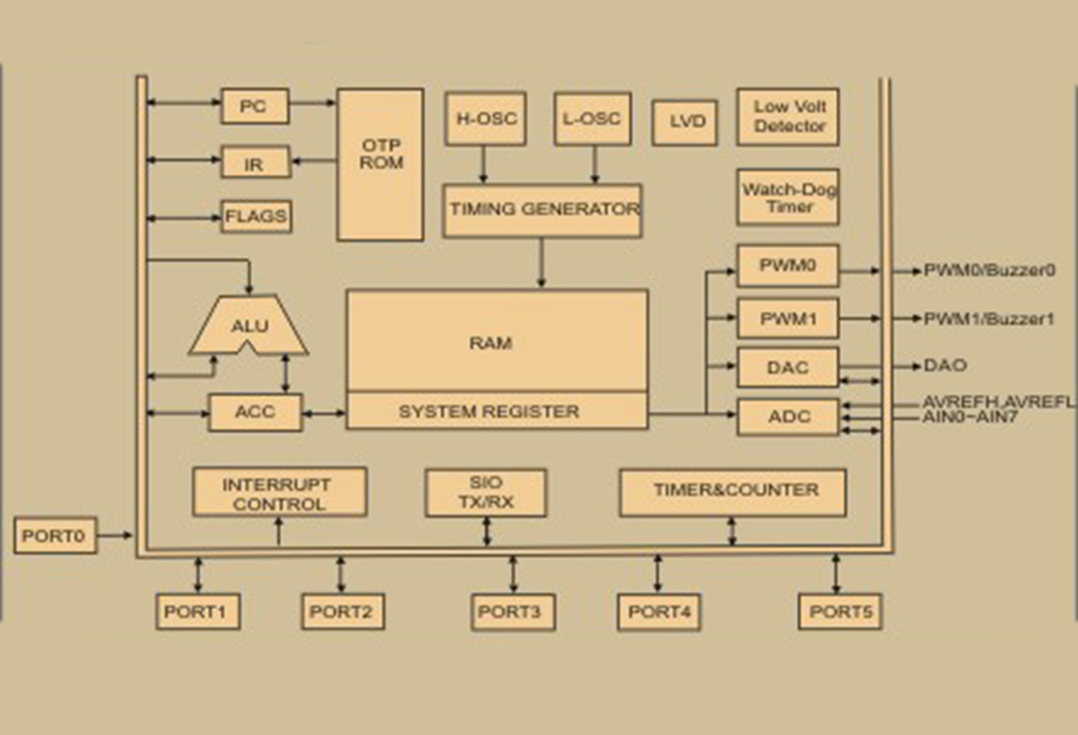

松翰單片機SN8P2706A產品圖

8-Channel 12-bit ADC, High speed (1T), High EFT protection
