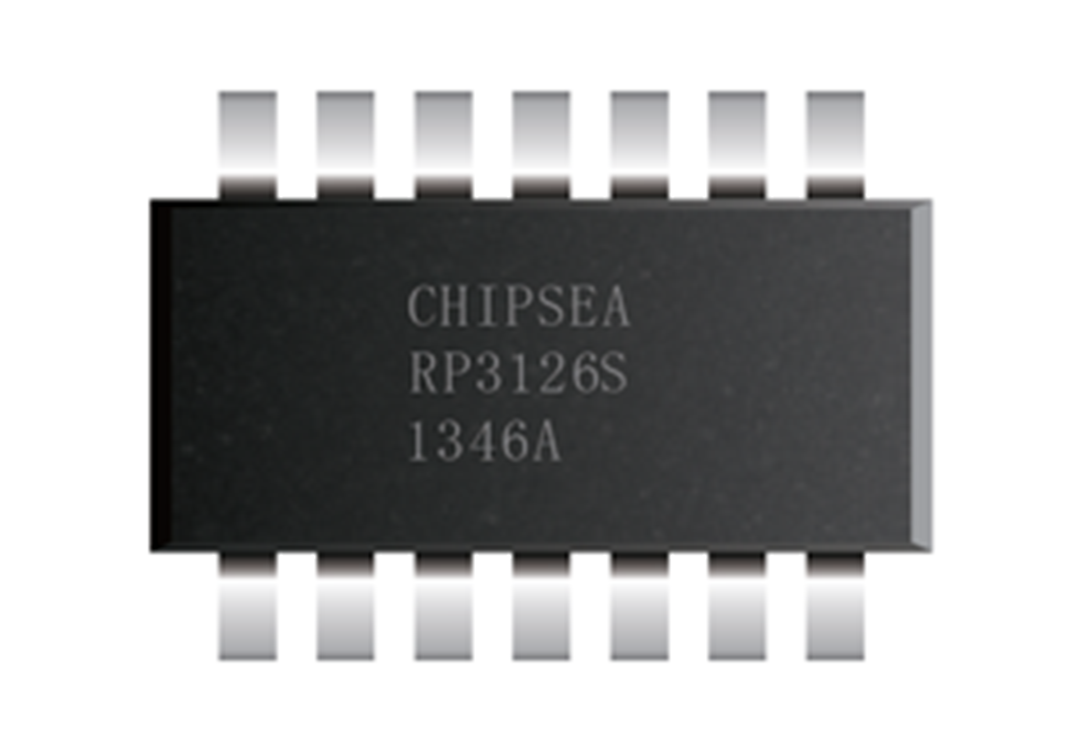

OTP MCU芯片CSU8RP3126高性能的RISC CPU

8位單片機MCU

內置1K×14位程序存儲器OTP

64字節數據存儲器（SRAM）

只有42條單字指令

8級存儲堆棧

支持ISP

低功耗特性

MCU工作電流 — 正常模式

0.23mA@fosc=2MHz,fcpu=1MHz,3V

1.41mA@fosc=16MHz,fcpu=8MHz,3V

休眠模式下的電流小于1μA

OTP MCU芯片CSU8RP3126專用微控制器的特性

上電復位（POR）

上電復位和硬件復位延遲定時器（98ms）

內帶低電壓復位（LVR）

定時器0 — 8位可編程預分頻的8位的定時計數器

定時/計數器2 — 8位可編程預分頻的8位的分頻器

定時/計數器3 — 8位可編程預分頻的8位的分頻器

擴展型看門狗定時器（32K WDT） — 可編程的時間范圍

OTP MCU芯片CSU8RP3126外設特性

11位雙向I/O口,1位輸入口

2路蜂鳴器輸出

2路PWM輸出

4個內部中斷，2個外部中斷

5個具有喚醒功能的輸入口

5 路12-bitADC

內部1.4V、2.0V、3.0V、 4.0V、VDD、外部輸入六種參考電壓選擇

帶數字比較器

低電壓檢測（LVD）引腳，內部提供2.4V、3.6V電壓檢測

3個開漏輸出口

輸入邏輯電平電壓可配置 

PT3.3,PT5.0和PT5.1輸出電流可配置，最大可為47mA@5V

振蕩器

內帶16/8/4/2MHz振蕩器，精度為±1% ，25℃

外部32768Hz晶振（RTC）或4MHz~16MHz晶振

ERC 5V DC~8M

CMOS技術

電壓工作范圍 VDD 2.2V~5.5V

—2.2V~5.5V@fcpu=4MHz(指令周期)

—3.6V~5.5V@fcpu=8MHz(指令周期)

工作溫度范圍 — -40~85 oC(工業級) .

OTP MCU芯片CSU8RP3126特點

OTP MCU芯片CSU8RP3126是一個8位RISC架構、帶12-bit ADC的高性能單片機。該款芯片內帶64 Byte SRAM、1路數字比較器、外圍配置簡單，可在節約電路成本前提下滿足多功能設計的需求。該款單片機擁有卓越的AD測量包含內部1.4V、2.0V、3.0V、4.0V、VDD、外部輸入六種參考電壓、2路PWM輸出、比較器，適用于多個領域產品的開發。CSU8RP3126是CSU8RP3116的升級版本，提高了抗靜電能力；普通IO作輸入口不能接強驅動，限流50mA。

應用場合

電子禮品

移動電源

RGB調光器

溫控

家電控制器
