松翰單片機SN8P2754簡介

松翰8位單片機SN8P2754的IC結構一流，包括4K-word的程序存儲器（OTP ROM），256-byte的數據存儲器（RAM），1個8位基本定時器（T0），2個8位定時計數器（TC0，TC1），一個看門狗定時器，9個中斷源（T0，TC0，TC1，SIO，ADC，MSP，INT0，INT1，INT2），1通道7位DAC，5信道12位ADC，2通道PWM輸出（PWM0，PWM1），2通道buzzer輸出（BZ0，BZ1），8層堆棧緩存器。此外，用戶還可以自行選擇振蕩模式，SN8P2754提供了4種不同的振蕩模式給系統作為系統時鐘，包括高/低速晶體振蕩器、陶瓷諧振器和內部廉價的RC振蕩器。另外，SN8P2754還包括一個內部16MHz RC振蕩器作為系統時鐘和一個低頻RC振蕩器在低速模式下使用（由程序控制）

松翰單片機SN8P2754特點

工作電壓范圍：2.4V~5.5V，F(xiàn)soc=4MHz

OTP ROM：4K * 16 位

RAM：256 * 8 位

8層堆棧緩存器

雙向I/O口：P0, P1, P4, P5

電平觸發喚醒I/O口：P0, P1

可編程漏極開路I/O引腳：P1.0, P1.1, P5.2

內置上拉電阻I/O口：P0, P1, P4, P5

P4口引腳與ADC引腳共用

外部中斷：P0

3個外部中斷源：INT0, INT1, INT2

6個內部中斷源：T0, TC0, TC1, ADC, SIO, MSP

內置看門狗定時器

5通道12位ADC

外部高速時鐘：晶體，高達16MHz

外部高速時鐘：RC，高達10MHz

內部低速時鐘：RC，16KHz @3V, 32KHz@ 5V

每條指令周期就是一個時鐘周期

大多數指令周期為一個時鐘周期

查表指令（MOVC）可尋址整個ROM區

支持硬件乘法指令

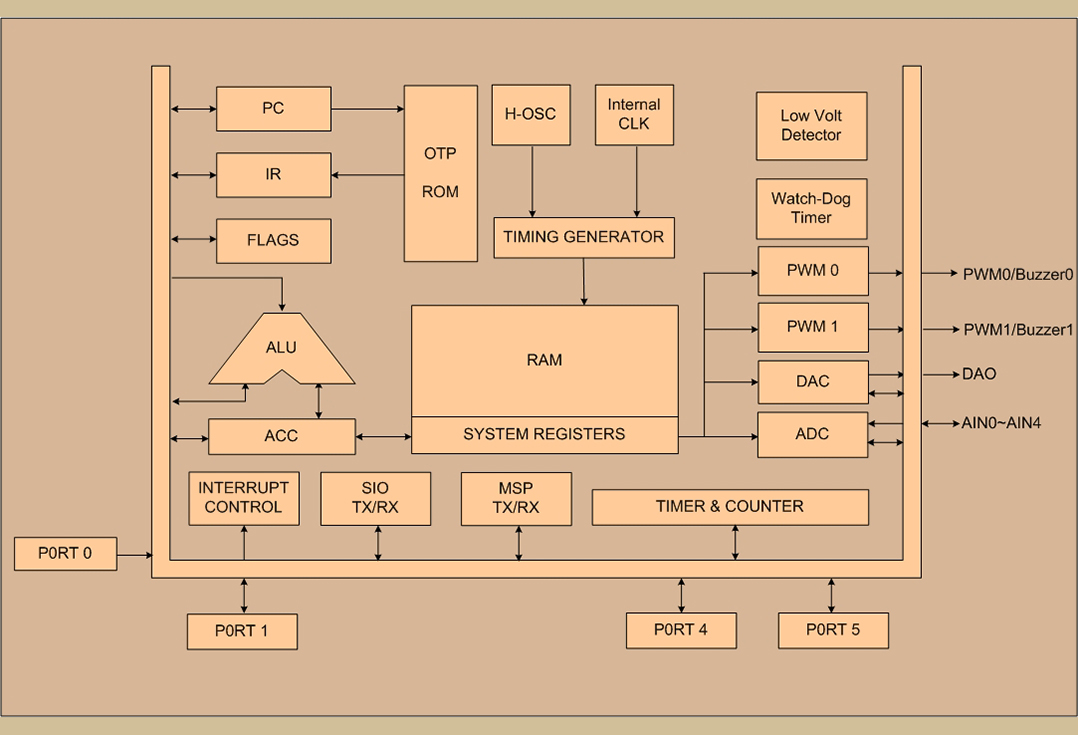

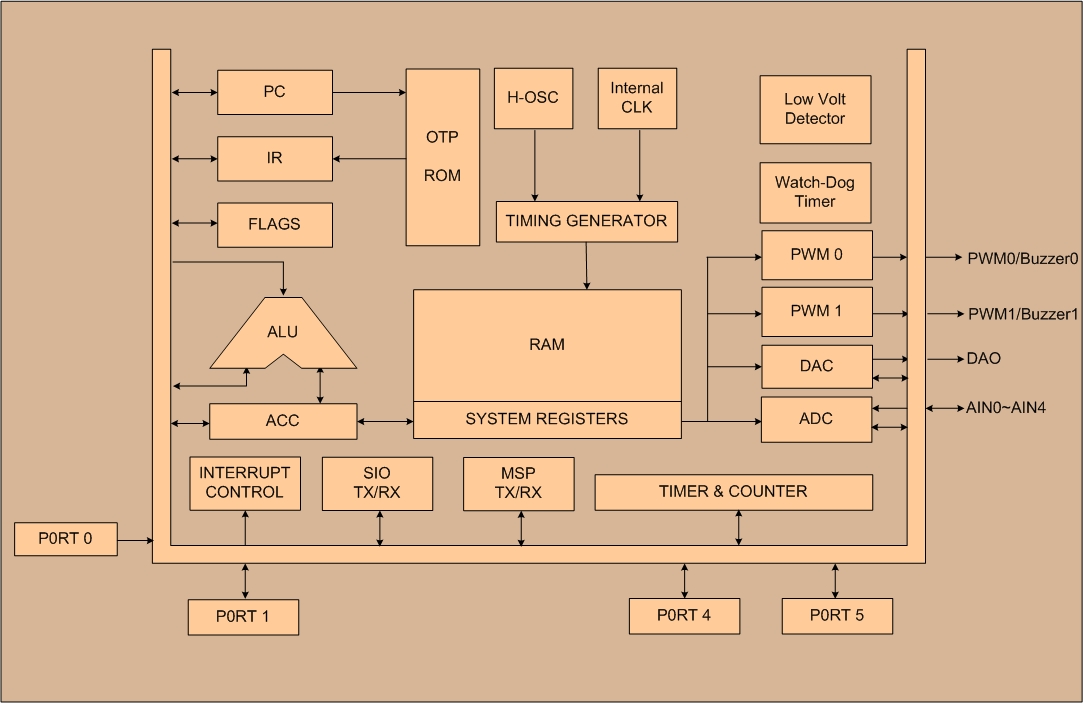

松翰單片機SN8P2754產品圖

SN8P2754
