松翰單片機SN8P2722簡介
松翰8位單片機SN8P2722帶有RISC-like系統，具有高性能、低功耗的特點。SN8P2722的IC結構一流，包括2K-word的程序存儲器（OTP ROM），128-byte的數據存儲器（RAM），2個8位定時計數器（T0，TC0），一個看門狗定時器，4個中斷源（T0，TC0， ADC，INT0），1通道8位PWM（PWM0），1通道Buzzer輸出（2K/4K），5通道12位ADC，8層堆棧緩存器。此外，用戶還可以自行選擇振蕩模式，SN8P2722提供了4種不同的振蕩模式給系統作為系統時鐘，包括外部高/低速晶體振蕩器、陶瓷諧振器和內部廉價的RC振蕩器。另外，SN8P2722還包括一個內部16MHz RC振蕩器作為系統時鐘和一個低頻RC振蕩器在低速模式下使用（由程序控制）
松翰單片機SN8P2722特點
OTP ROM：2K * 16 位
RAM：128 * 8 位
8層堆棧緩存器
雙向I/O口：P0, P4, P5
電平觸發喚醒輸入口：P0
外部中斷：P0
1個外部中斷源：INT0
3個內部中斷源：T0, TC0, ADC
1通道2K / 4K Buzzer輸出
5通道12位ADC
內置看門狗定時器
內部高速時鐘：16MHz RC
外部高速時鐘：晶體，高達16MHz；RC，高達10MHz
內部低速時鐘：RC，16KHz @3V, 32KHz@ 5V
大多數指令周期為一個時鐘周期
查表指令（MOVC）可尋址整個ROM區
支持乘法指令（MUL）

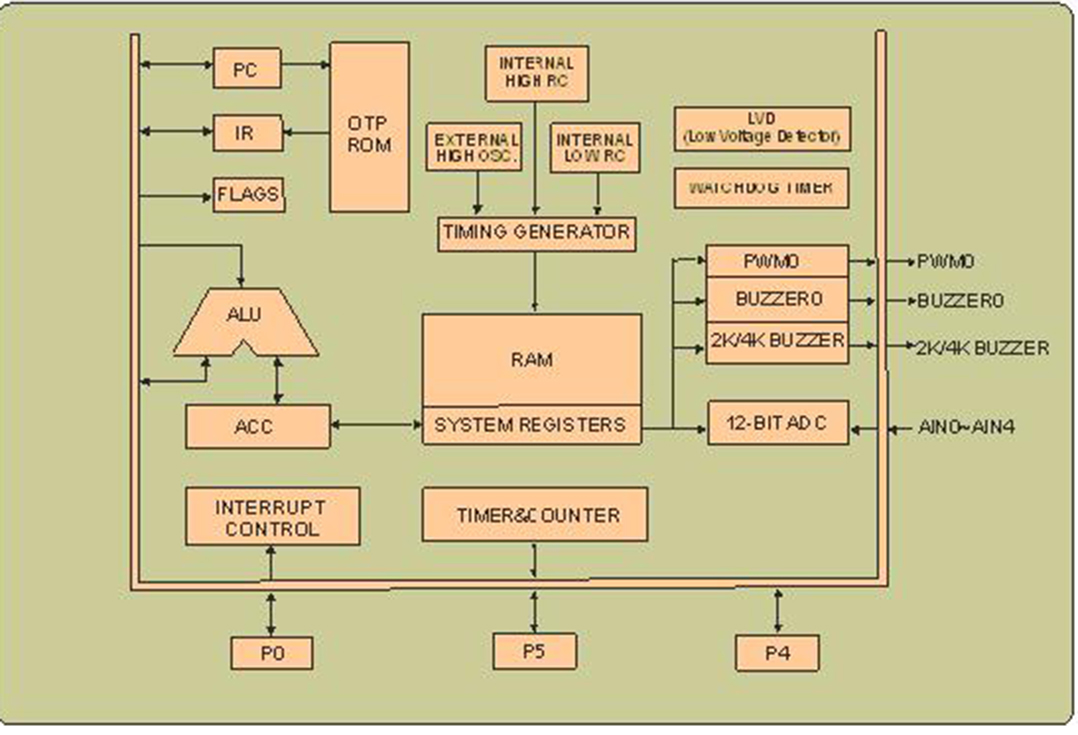

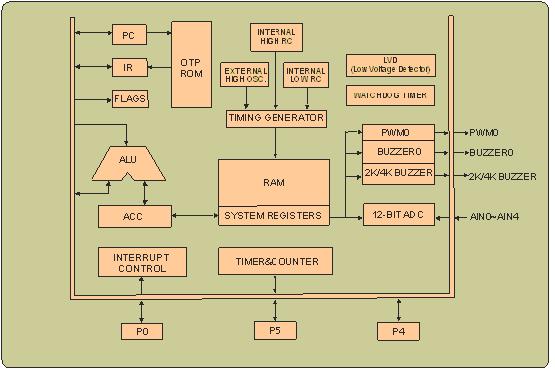

松翰單片機SN8P2722產品圖
SN8P2722
