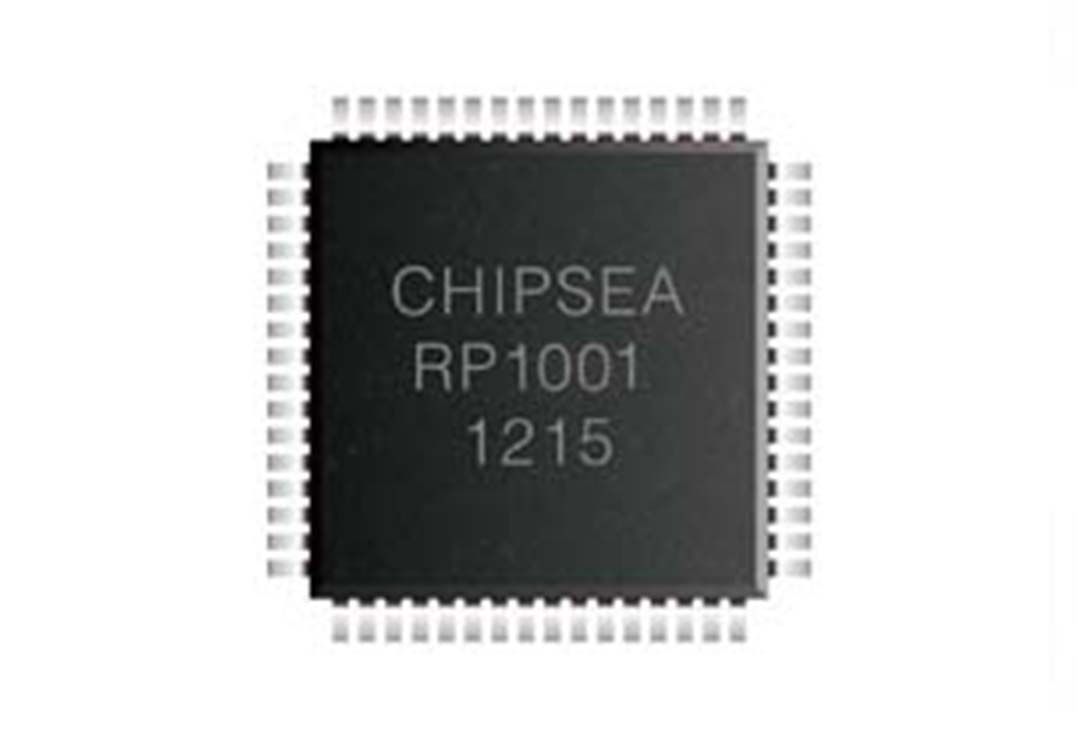

SOC芯片CSU8RP1001高性能的RISC CPU
8位單片機MCU
內置4K×16位一次性可編程存儲器（OTP ROM）
256字節數據存儲器（SRAM）
只有39條單字指令
8級存儲堆棧
SU8RP1001芯片模擬特性
24位分辨率,有效精度15位（PGA為68時，輸出速率為7.8KHz）
內部集成的可編程增益放大器
ADC的輸出速率30.5Hz~62.5KHz 內帶電荷泵
內帶穩壓器供傳感器和調制器
CSU8RP1001芯片專用微控制器的特性
上電復位（POR）
上電復位延遲定時器（158ms）
內帶低電壓復位（LVR）
Timer
8位可編程預分頻的8位的定時計數器
擴展型看門狗定時器（WDT）
可編程的時間范圍
CSU8RP1001芯片外設特性
14位雙向I/O口和1個輸入口
1路蜂鳴器輸出 4×14的LCD驅動
可選擇內部晶振或WDT晶振作為時鐘源
可選擇兩種不同的LCD驅動波形
可選擇不同的偏置電壓產生方式
2個外部中斷
低電壓檢測（LVD）引腳（內部提供2.4V、2.5V、2.6V、2.7V、2.8V3、.2V 、3.6V電壓比較）
SOC芯片CSU8RP1001特點
傳統衡器系統中，傳感器和芯片測量模塊占據了90%以上的功耗，因此，采用高速脈沖供電，減少測量時間是降低衡器系統功耗的關鍵。此款CSU8RP1001 SOC芯片，實現了高速高精度測量上的突破，當ADC 輸出速率為1.9khz，PGA=136，Vref=2.6V時，有效位仍然達到16bit。此核心ADC單元高速高精度的特性，使得采用高速脈沖測量成為可能，大大降低了系統的平均功耗。
傳統衡器的MCU內核和LCD驅動模塊，消耗的電流雖然很小，但對于太陽能衡器微安級的供電電源來說，也是非常之大。CSU8RP1001在LCD驅動模塊上采用創新的方法獲取LCD偏置電壓，使此模塊消耗的電流低于1uA，卻能驅動較大尺寸的液晶顯示器。
CSU8RP1001芯片功能特點
太陽能電子衡器
便攜式儀器
