松翰單片機SN8P1703A簡介
松翰單片機SN8P1703A 具有8位微控制器采用CMOS技術，結構獨特，具有低功耗、高性能的特點。SN8P1703A內部包括1K-word的程序存儲器（OTP ROM），一個128-byte的數據存儲器，兩個8位定時/計數器(TC0、TC1)，1 個看門狗定時器，3個中斷源（TC0、TC1、INT0)，一個4通道12位的A/D轉換器，2通道快速PWM輸出（PWM0,PWM1),2通道buzzer輸出 (BZ0, BZ1) 以及8層堆棧緩存器。此外，用戶可自行選擇芯片的振蕩形式,有四種不同的外部振蕩結構提供給系統作為時鐘：高/低速晶體振蕩器/陶瓷諧振器和RC振蕩器等。SN8P1703A還可以通過程序設定內部RC振蕩器作為低速模式時鐘源。
松翰單片機SN8P1703A特點
工作電壓：2.4V~5.5V（Fosc=4MHz）
ROM：1K * 16 bits
RAM：128 * 8 bits
8層堆棧緩存器
單向輸入：P0
雙向輸入輸出：P1,P4, P5
內部上拉電阻：P0, P1, P4, P5
具有喚醒功能的引腳：P0, P1
P4與ADC輸入引腳共享
外部中斷：P0
一個外部中斷：INT0
兩個內部中斷：TC0, TC1
一個內置看門狗定時器
4通道12位的A/D轉換器
外部高速時鐘：晶體 最大16 MHz
外部高速時鐘：RC 最大10 MHz
內部低速時鐘：RC 16KHz(3V)，32KHz(5V)
一個指令周期為四個時鐘振蕩周期
大多數指令周期為一個周期
查表功能(MOVC)尋址整個ROM區

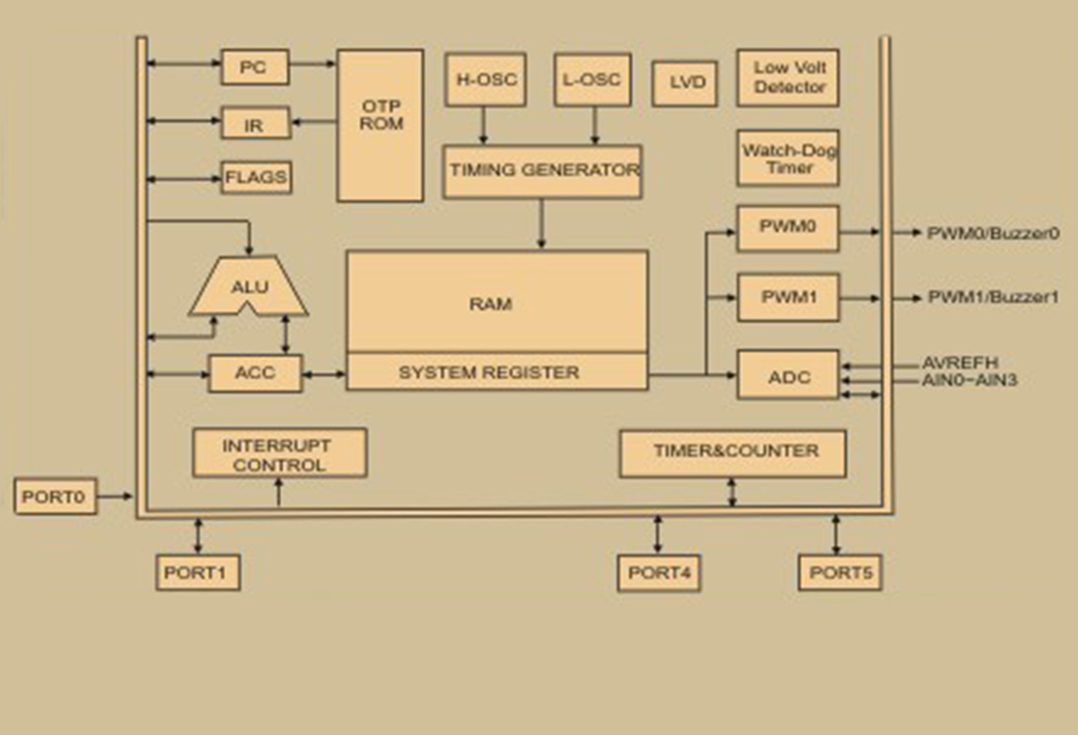

松翰單片機SN8P1703A產品圖
4-Channel 12-bit ADC with fast PWM
