松翰單片機SN8P2742簡介

松翰8位單片機SN8P2742帶有RISC-like系統，具有高性能、低功耗的特點。SN8P2742的IC結構一流，包括4K-word的程序內存（OTP ROM），128-byte的數據存儲器（RAM），2個8位定時計數器（T0、TC0），一個看門狗定時器，6個中斷源（T0，TC0，ADC，CM0，CM1，CM2），6信道12位ADC，1信道8位PWM/Pulse Generator輸出，1信道2K/4K Buzzer輸出，3組比較器，1組OP-AMP和8層堆棧緩存器。此外，用戶還可以自行選擇振蕩模式，SN8P2742提供了4種不同的振蕩模式給系統作為系統時鐘，包括高/低速晶體振蕩器、陶瓷諧振器和廉價的RC振蕩器。另外，SN8P2742還包括一個內部16MHz RC振蕩器作為系統時鐘和一個低頻RC振蕩器在低速模式下使用（由程控）。

松翰單片機SN8P2742特點

工作電壓范圍：2.4V～5.5V，F(xiàn)osc = 4MHz

ROM：4K * 16位

RAM：128 * 8位

8層堆棧緩存器

雙向I/O口：P0, P1, P4

電平觸發喚醒輸入口：P0, P1

P4引腳與ADC引腳共享

6個內部中斷源：T0, TC0, ADC, CM0, CM1, CM2

內置看門狗定時器

1通道8位PWM/Pulse Generator輸出

1通道2K/4K Buzzer輸出

6通道12位ADC

3組比較器

1組OP-AMP

內部高速時鐘：16MHz RC

外部高速時鐘：晶體，高達16MHz

內部低速時鐘：RC，16KHz@3V, 32KHz@5V

每條指令周期就是一個時鐘周期

大多數指令周期為一個周期

查表指令（MOVC）可尋址整個ROM區

支持乘法指令（MUL）和DAA指令

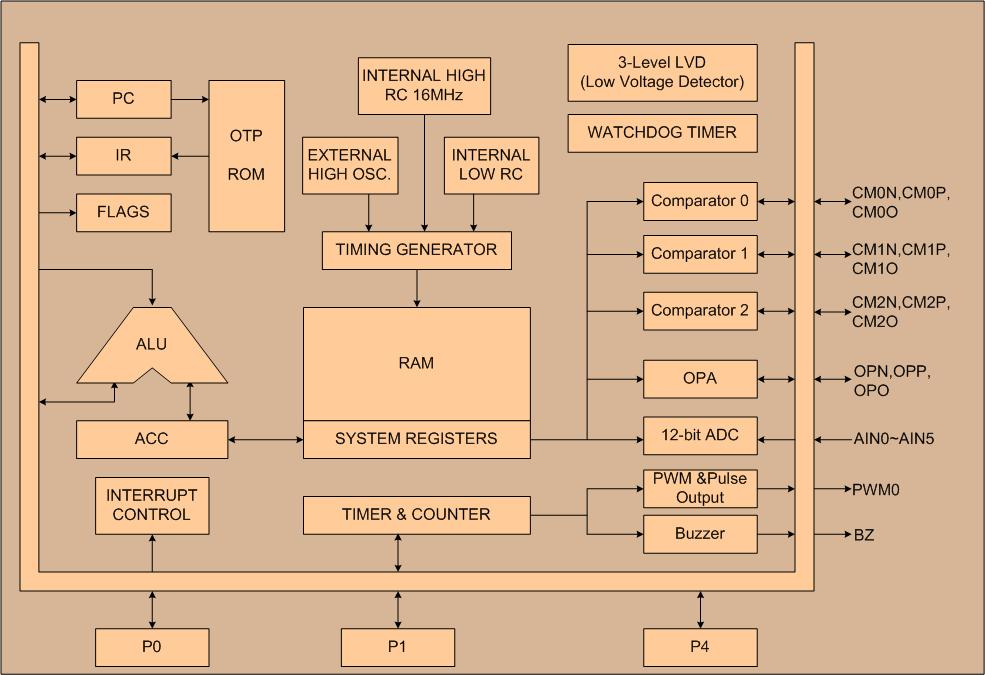

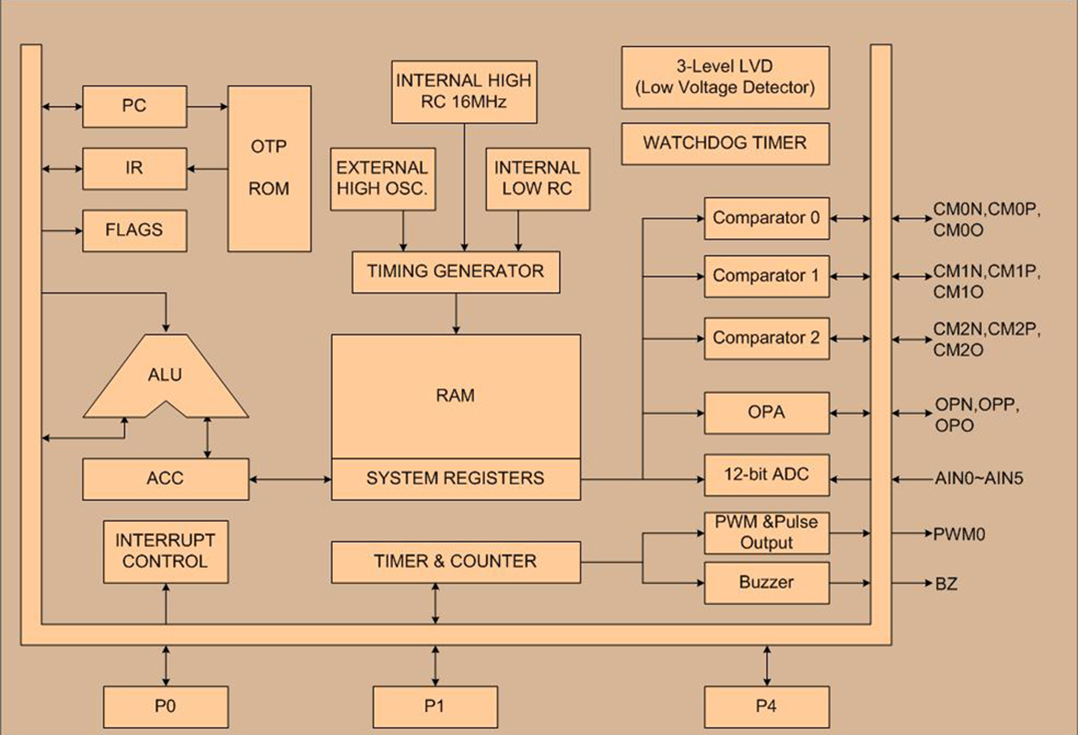

松翰單片機SN8P2742產品圖

SN8P2742
