松翰單片機SN8P2732簡介

松翰8位單片機SN8P2732帶有RISC-like系統，具有高性能、低功耗的特點。SN8P2732的IC結構一流，包括6K-word的程序內存（OTP ROM），256-byte的數據存儲器（RAM），2個8位定時計數器（T0，TC0），一個16位定時器（T1），一個看門狗定時器，8個中斷源（T0，TC0，T1，INT0，INT1，INT2，ADC，CM0），1通道8位PWM/BUZZER輸出（PWM0/BZ0），2通道8~12位PWM輸出（PWM1），1通道8~12位PWM輸出（PWM2），7信道12位ADC，1組OP-AMP比較器，8層堆棧緩存器。此外，用戶還可以自行選擇振蕩模式，SN8P2732提供了4種不同的振蕩模式給系統作為系統時鐘，包括外部高/低速晶體振蕩器、陶瓷諧振器和內部廉價的RC振蕩器。另外，SN8P2732還包括一個內部16MHz RC振蕩器作為系統時鐘和一個低頻RC振蕩器在低速模式下使用（由程序控制）

松翰單片機SN8P2732特點

OTP ROM：6K * 16 位

RAM：256 * 8 位

8層堆棧緩存器

雙向I/O口：P0, P1, P4, P5

電平觸發喚醒輸入口：P0, P1

外部中斷：P0

3個外部中斷源：INT0, INT1, INT2

5個內部中斷源：T0, TC0, T1, ADC, CM0

1通道8位PWM/Buzzer輸出（PWM0/BZ0）

2通道8~12位PWM輸出（PWM1）

1通道8~12位PWM輸出（PWM2）

7通道12位ADC

1組OP-AMP比較器

內置看門狗定時器

內部高速時鐘：16MHz RC

外部高速時鐘：晶體，高達16MHz；RC，高達10MHz

內部低速時鐘：RC，16KHz @3V, 32KHz@ 5V

大多數指令周期為一個時鐘周期

查表指令（MOVC）可尋址整個ROM區

支持乘法指令（MUL）和DAA指令

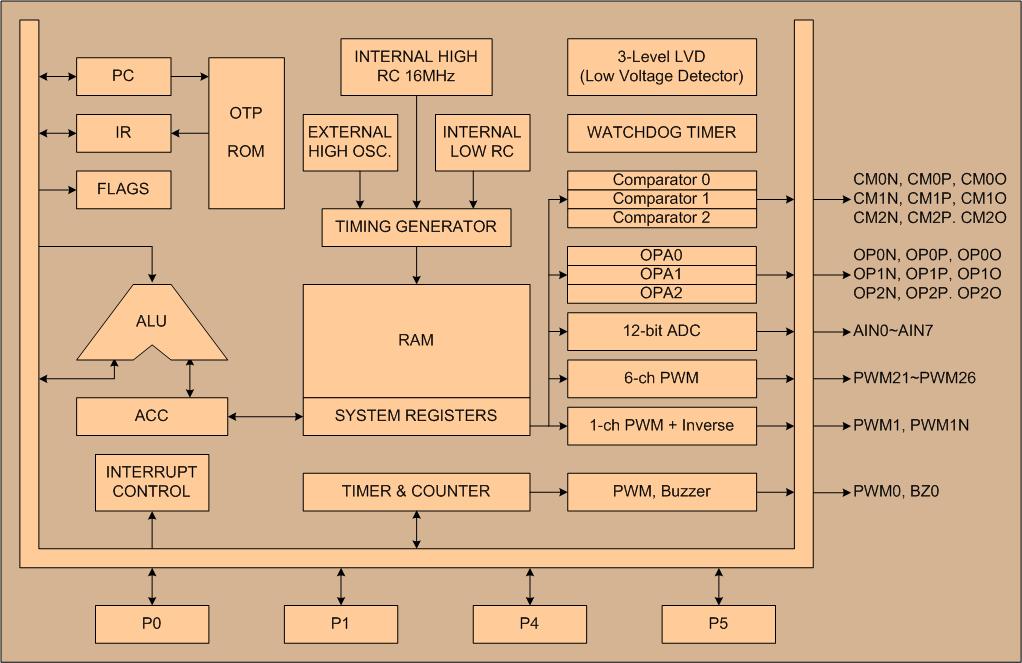

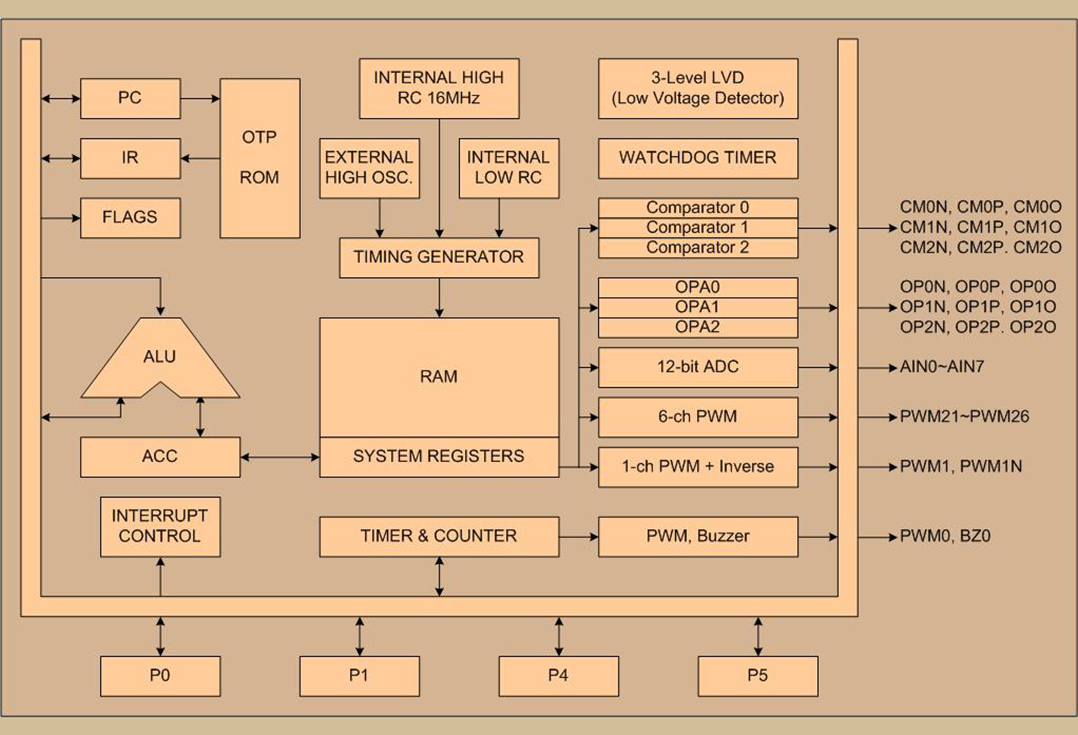

松翰單片機SN8P2732產品圖

SN8P2732
