1、主要特性

CSU18MB86 系列芯片是一個 8 位 CMOS 單芯片 MCU，內置 8k×16 位 MTP 程序存儲器 、128 字節 EEPROM 和 488 字節數據存儲器，帶有 1 路全差分模擬信號輸入的 24 位 ADC 和 1 路單端模擬信號輸入的 10 位 ADC，帶有 LED 驅動，最大可以直接驅動 56 個發光二極管。

高性能的 RISC CPU

 8 位單片機 MCU

 內置 8k×16Bits 的 MTP 程序存儲器(燒錄次數不低于 1000 次)和 128Bytes EEPROM(燒錄次數不低于 10000 次)

 488 字節數據存儲器（SRAM）：需要翻頁

 43 條指令、8 級存儲堆棧

 最快指令周期為：2MHz(默認值)、1MHz、500kHz、250kHz

振蕩器

 內置 16MHz 振蕩器

 內置 3kHz WDT 振蕩器

 可外接 32768Hz 晶振作為 RTC 時鐘，由PT4.0/PT4.1 口輸入專用微控制器的特性

 上電復位（POR）

 上電復位延遲定時器（39ms）

 內帶低電壓復位（LVR）

 定時器 0

-可編程預分頻的 8 位的定時器

 定時/計數器 1

-可編程預分頻的 8 位的分頻器

 看門狗定時器（3K WDT）

外設特性

 最多 15 個雙向 I/O 口(PT1:4 個、PT2:8 個、PT4:3 個，其中 PT2 可以用作 LED 驅動口)

 7 個內部中斷：24bit-ADC、10bit-ADC、UART 接收/發送、TIMER0、TIMER1、RTC中斷

 2 個外部中斷：

INT0：PT1.0 或 PT1.2 或 PT2.0

INT1：PT1.1 或 PT1.3 或 PT2.1 或 PT4.1

 7 個 具 有 喚 醒 功 能 的 輸 入 口 ： PT1.0 、PT1.1 、 PT1.2 、 PT1.3 、 PT2.0 、 PT2.1 、PT4.1

 1 路蜂鳴器：由 PT1.2 輸出，電流能力 6mA

 1 路輸入全差分 24bit Sigma-Delta 型 ADC，ADC 采樣頻率可選：250kHz、500kHz PGA 可選：1、16、64、128 倍 ，速率可選： 30Hz 、 60Hz 、 120Hz 、240Hz、480Hz、960Hz、1920Hz、3840Hz

 內置溫度傳感器

 內置 10 位 ADC，用來測量電池電壓，信號由 PT2.2 口輸入具有 RTC 功能，可以顯示年、月、日、星期、小時、分、秒信息，無鬧鐘功能

 低電壓檢測（LVD）引腳：PT1.3

 1 路 UART：PT1.0/1.1，波特率 19200/9600

 內置比較器：用來做電源電壓比較和外部電壓檢測(即 LVD 功能)

 內置 3.8V Charge pump(LED 模式下 PT2 口的驅動電壓)，使用 charge pump 時需要接

20uF 的電容(兩個 10uF 的)

功耗特性

 MCU 工作電流

— 正常模式 1.2mA@16MHz(工作電壓 3V，

指令周期 2MHz)

— 休眠模式下的電流小于 2μA

CMOS 技術

 電壓工作范圍

— DVDD 2.4V~3.6V

— AVDD 2.4V~3.6V

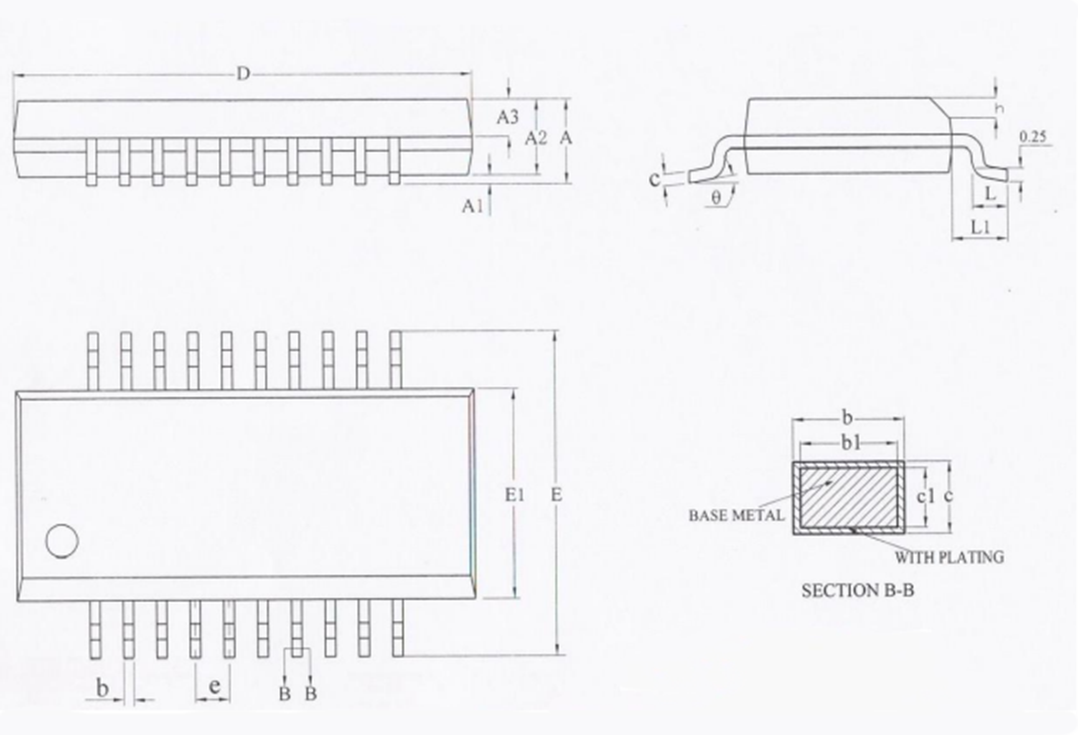

封裝

 SOP16L、SSOP20、SSOP24

應用場合

 電子衡器

 精密測量及控制系統
