1 產品概述

1.1 功能描述

CST92P12 是一顆高集成度的低功耗藍牙 SOC 芯片，基于低功耗藍牙 4.1 協議棧。該芯片采用雙核架構，內置 32 位 RISC MCU 與 8 位 51 MCU。RISC MCU 主要實現藍牙協議處理，51 MCU 主要實現用戶應用程序。

1.2 主要特性

藍牙 4.1 協議棧

功耗

 連接模式 62uA （連接間隔 300ms）

 廣播模式 60uA （廣播間隔 1s）

 睡 眠 模 式 620nA （ 32kHz RC OSC ， sleep timer and register ON）

 發射模式 18mA

 接收模式 17mA

2.4G 收發器

 單端 RFIO

 靈敏度-93dBm

 支持 1Mbps 數據傳輸速率

 發射功率-5~+5dBm

高性能的 32 位 RISC CPU

 32 位 MCU

 80KB MaskROM

 8KB 指令 RAM，運行補丁程序

1T 增強型 51 MCU

 16KB 指令 RAM

 256 字節 IRAM

存儲器

 12KB Data SRAM

 2KB OTP

振蕩器

 支持 24M XTAL

外設特性

 2 個標準 51 定時器

 10 個雙向 I/O 口

 1 個 UART 接口

 1 個 I2C 接口

 1 個 SPI 接口

 2 個 PWM 輸出

 1 個 10 位 ADC

CMOS 技術

 電壓工作范圍

— VIN 1.8V~3.6V ；VIO 1.8V~3.6V

程序加載方式

 I2C EEPROM 存儲器加載

 SPI FLASH 存儲器加載

 外部 MCU 通過 UART 加載（51 MCU 程序不支持該方式加載）

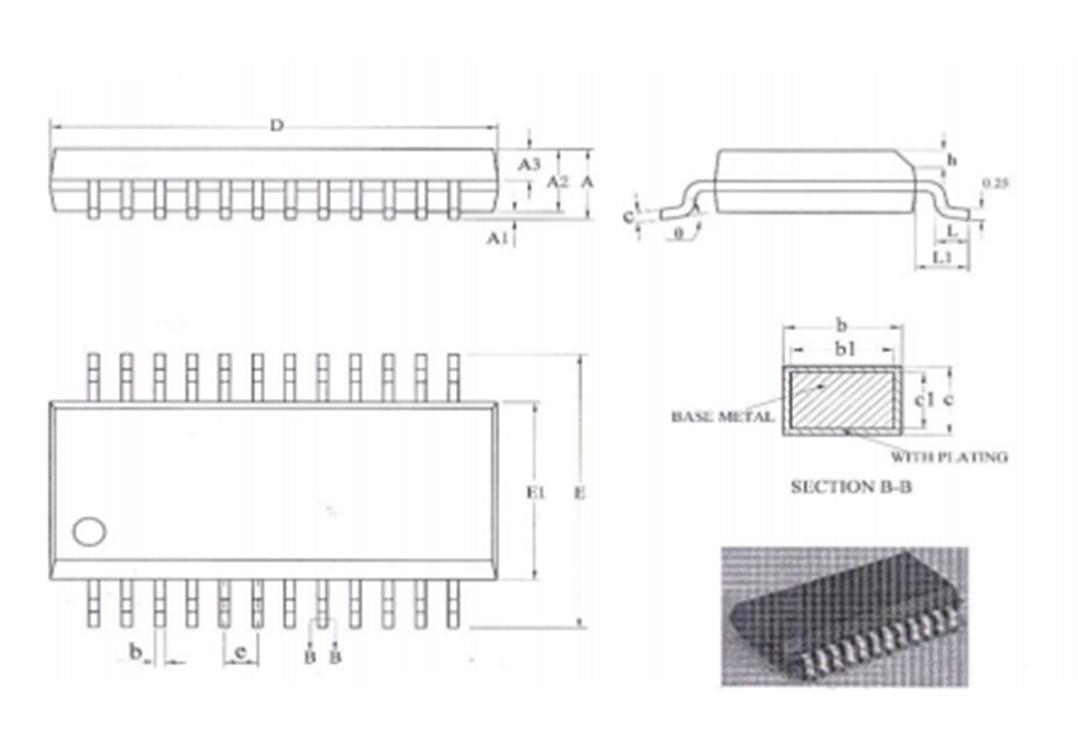

封裝

 SSOP24L

應用領域

 藍牙電子秤、血壓計

 藍牙 iBeacon 應用

 藍牙串口透傳

 LED 燈控

 HID 鍵鼠、遙控器

 藍牙智能鎖

 藍牙玩具
