概述
HA3361 是一款帶有源功率因數校正的高精度原邊反饋LED 恒流控制芯片，適用于85Vac-265Vac 全范圍輸入電壓的反激式隔離或升降壓非隔離LED恒流電源。
HA3361 集成有源功率因數校正電路，可以實現很高的功率因數和很低的總諧波失真。由于工作在電感電流臨界連續模式，功率MOS 管處于零電流開通狀態，開關損耗得以減小，同時變壓器的利用率也較高。
HA3361工作于原邊反饋模式,無需次級反饋電路,即可實現高精度輸出恒流控制,節約了系統成本和體積,提高了系統的可靠性.
HA3361 采用線電壓和負載補償技術,可以達到優異的線電壓調整率和負載調整率.線電壓補償系數還可以通過外部元件靈活調整.
HA3361 內置多重保護功能以加強系統可靠性，包括 LED 開路保護、LED 短路保護、芯片供電過壓保護、欠壓保護,電流采樣電阻開路保護和逐周期限流等。所有的保護狀態都具有自動重啟功能。
另外，HA3361 具有過熱調節功能，在驅動電源過熱時減小輸出電流，以提高系統的可靠性。

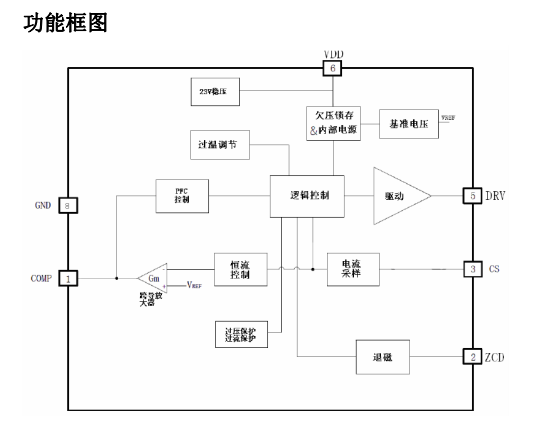

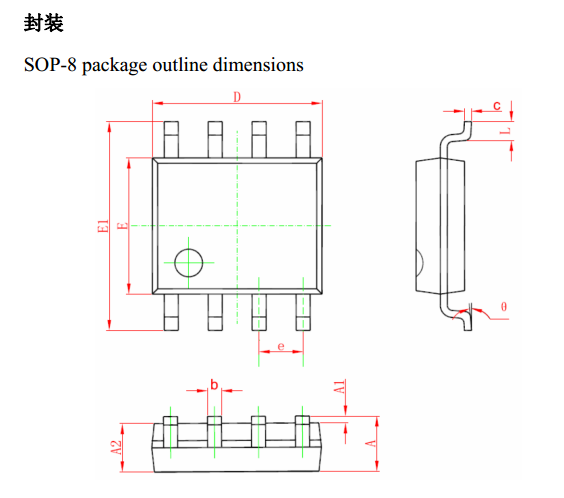

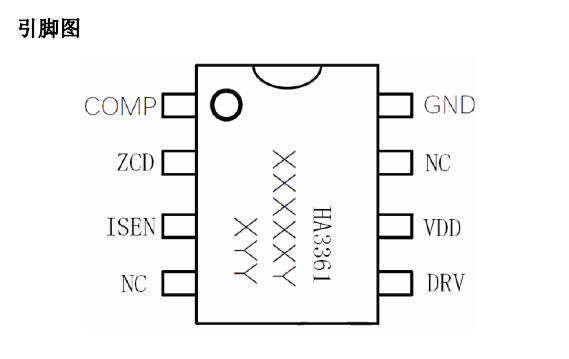

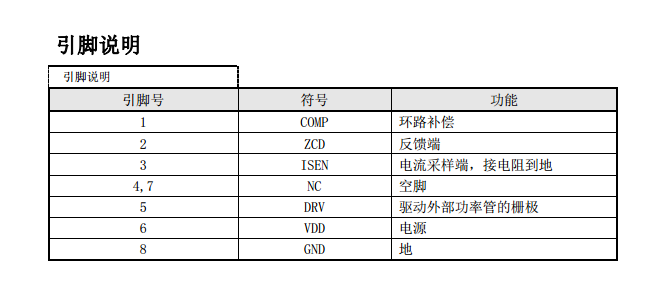

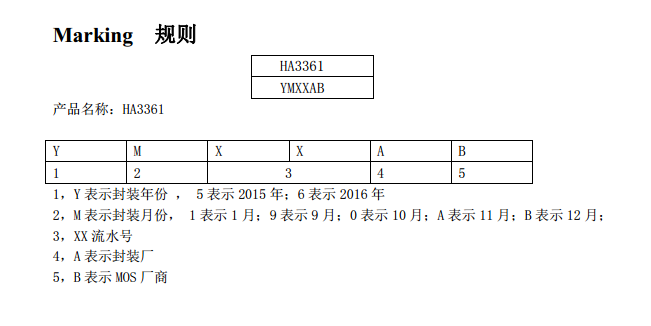

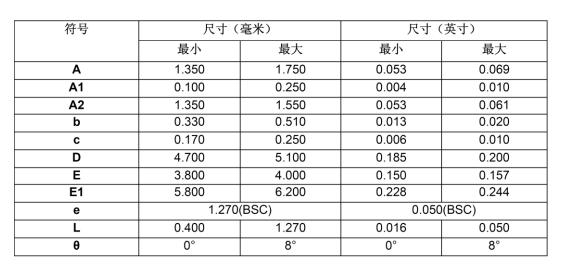

HA3361 采用 SOP-8 封裝
特性
▲ 單級、有源功率因數校正，高PF 值，低THD
▲ 原邊反饋恒流控制, 無需次級反饋電路.
▲ ±3% LED 輸出電流精度
▲ 優異的線電壓調整率和負載調整率
▲ 電感電流臨界連續模式
▲ 超低 (33uA) 啟動電流
▲ ZCD反饋電阻值高,功耗低
▲ LED 開路/短路保護
▲ 電流采樣電阻開路保護
▲ 逐周期原邊電流限流
▲ 芯片供電過壓/欠壓保護
▲ 自動重啟功能
▲ 過熱調節功能
應用
▲ GU10/E27 LED 球泡燈,射燈
▲ LED PAR30,PAR38 燈
▲ LED 日光燈
▲ 其它 LED 照明

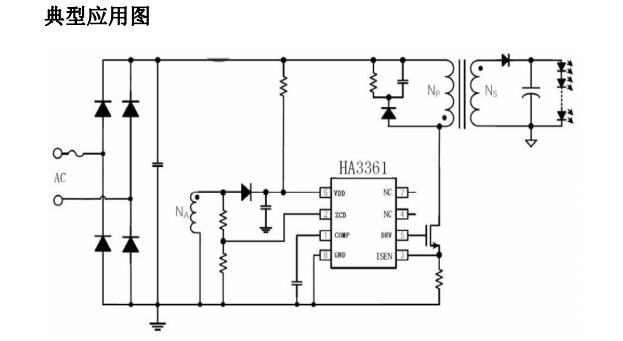

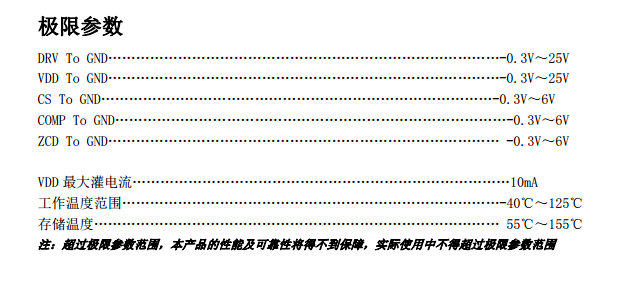

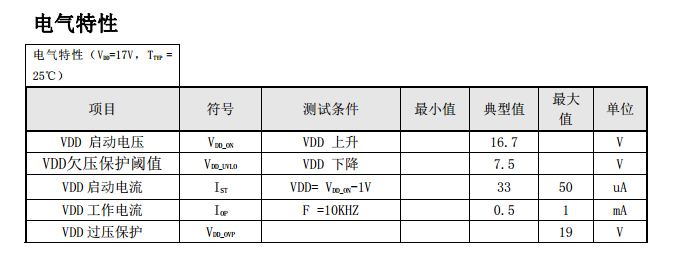

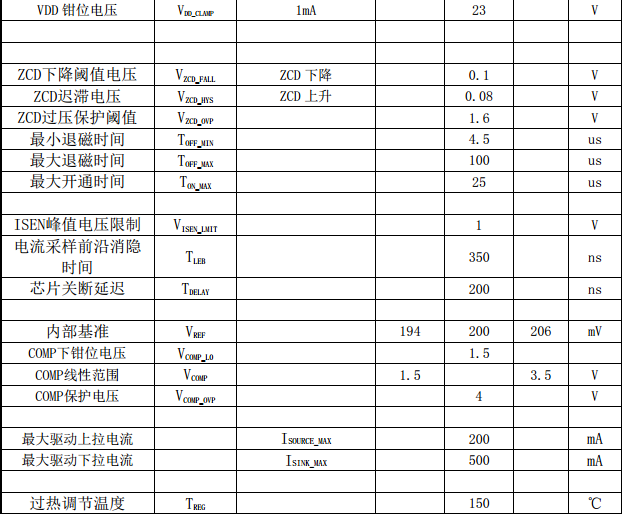

HA3361 是一款原邊反饋單級有源功率因數校正 LED 恒流控制芯片，工作在電感電流臨界連續模式， 可以實現很高的功率因數、很低的總諧波失真和高效率。
在系統上電后，母線電壓通過啟動電阻給 V DD 引腳的電容充電，當 VDD 電壓上升到啟動閾值電壓后， 芯片內部控制電路開始工作，COMP 電壓被快速上拉到 1.5V。然后 HA3361 開始輸出脈沖信號，系統剛開始工作在 10kHz 開關頻率，COMP 電壓從 1.5V 開始逐漸上升，電感峰值電流隨之上升，從而實現輸出 LED 電流的軟啟動，有效防止輸出電流過沖。當輸出電壓建立之后，VDD 電壓由輔助繞組供電，從而降低系統功耗。
