概述
HA5832E 是一款高精度的非隔離降壓型 LED 控制器，防閃爍，適用于 85V～265V 全電壓范圍的小功率非隔離降壓型 LED 照明應用
HA5832E 內置了高精度的采樣、補償電路，使得電路能夠達到±5%以內的恒流精度，并且能夠?qū)崿F(xiàn)輸出電流對電感與輸出電壓的自適應，從而取得優異的線型調整率和負載調整率
HA5832E 內部集成了 500V 功率 MOSFET，無需次級反饋電路，也無需補償電路，加之精準穩定的自適應技術，使得系統外圍結構十分簡單，可在外圍器件數量少，參數范圍寬松的條件下實現高精度恒流控制，極大地節約了系統成本和體積，并且能夠確保在批量生產時LED 燈具參數的一致性
HA5832E 具有豐富的保護功能：輸出開短路保護、采樣電阻開短路保護、欠壓保護、輸出過壓保護、過溫自適應調節等

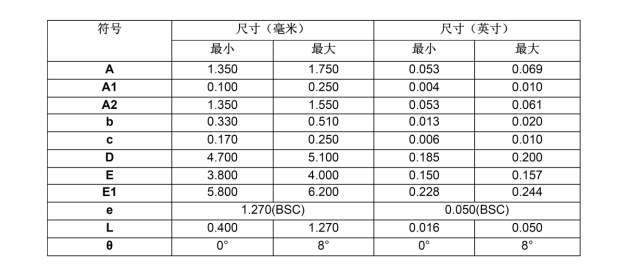

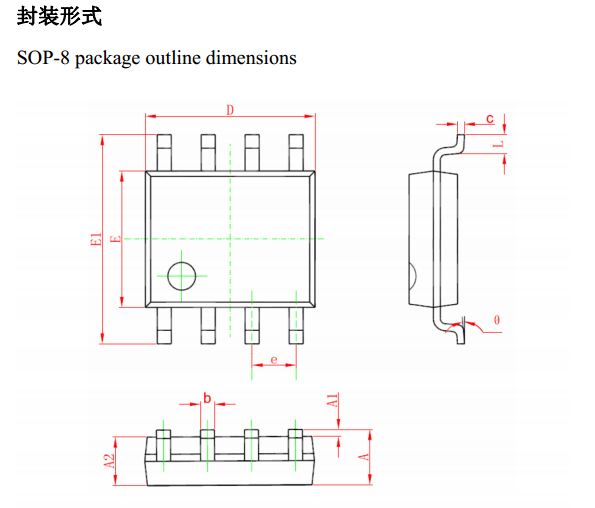

HA5832E 采用 SOP-8 封裝
特性
· 內部集成 500V 功率管
· ±5%以內的系統恒流精度
· 芯片超低工作電流
· 無需輔助供電電路
· 電感電流臨界連續模式
· 寬輸入電壓
· 輸出短路保護
· 采樣電阻開短路保護
· 輸出過壓保護
· 欠壓保護
· 過溫自適應調節功能
· 簡潔的系統拓補，外圍器件極少
功能說明
HA5832E 是一款專用于 LED 照明的恒流驅動芯片，芯片內部集成 500V 高壓 MOSFET，工作在 CRM 模式，適合全電壓范圍工作，具有良好的線性調整率、負載調整率以及優異的恒流特性，只需很少的外圍元器件就能實現，低成本高效率的 LED 恒流控制器
啟動
HA5832E 啟動電流很低，當系統上電后，啟動電阻對 VDD電容進行充電，當 VDD達到開啟閾值時，電路即開始工作。HA5832E 正常工作時，內部電路的工作電流可以低至 135μ A 以下，并且內部具有獨特的供電機制，因此無需輔助繞組供電
