計價電子秤，又可以稱作電子計價秤是采用高精度稱重傳感器和八位單片微處理機，具備迅速稱重計價的功能，操作方便，性能穩定，采用防水鍵盤，密封性好，手感舒適，尤其適用于水產品的買賣計量。計價電子秤方案廣泛應用于商業買賣和工業計量中。

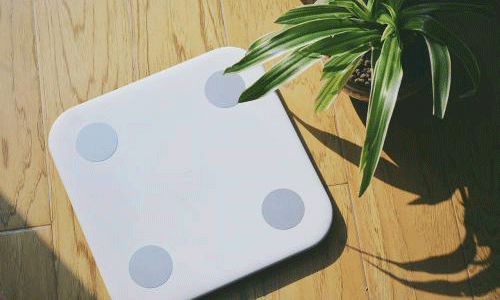

電子秤方案實物圖

一、計價電子秤方案芯片選型

CSU1221/CSU1121是一款集成24位ADC、RISC內核MCU、RC振蕩器、蜂鳴器驅動的單芯片SOC。ADC精度在PGA=128時有效精度為17.8位。CSU1221/CSU1121內部集成較多資源，非常方便于計價秤的方案開發。CSU1121在Sleep模式下只有3uA的功耗，可以用于干電池計價電子秤方案，精度可達1/15000。

芯片主要參數：4K*16BitOTPROM；14I/O；有效精度21位(PGA為8時)。

二、計價電子秤方案詳細技術參數

高性能的RISCCPU：8位單片機MCU，內置4K×16位一次性可編程存儲器（OTPROM）；256字節數據存儲器（SRAM）；只有39條單字指令；8級存儲堆棧；

模擬特性：2路模擬輸入；24位分辨率；有效精度21位(PGA為8時)內部集成的可編程增益放大器；ADC的輸出速率3.8Hz~16KHz內帶穩壓器供傳感器和調制器；

專用微控制器的特性：上電復位（POR）；上電復位延遲定時器（158ms）；內帶低電壓復位（LVR）；timer8位可編程預分頻的8位的定時計數器；擴展型看門狗定時器（WDT）；

外設特性：14位雙向I/O口；1路蜂鳴器輸出；2個外部中斷；

CMOS技術：電壓工作范圍2.4V~3.6V；工作電流2mA；

電子秤方案實物圖

三、計價電子秤方案應用場合

電子衡器；精密測量及控制系統。

四、計價電子秤方案特點

1、精度可達到1/15000；

2、集成RC振蕩器，外圍電路簡單；

3、內置的ADC帶各種設置，只需配置寄存器，可靠方便；

4、內置傳感器激勵電源，方便于低功耗開發；

5、CSU1121可用于干電池計價秤方案，整機待機功耗約1.1mA；
