隨著智能時代的到來，家用普通人體秤已逐步過渡到智能秤。與普通人體秤相比，智能秤的主要需求是更多人體參數的測量、更大屏幕的LCD顯示、更智能的體重數據管理，在如此多功能的需求下，仍然要求極低的功耗。本文介紹的藍牙人體秤方案采用了芯�？萍嫉�SOC芯片CSU8RP1381作為主控，以及藍牙4.0模組CSM3510，結合芯海科技的云APP，構成一個完整的人體秤系統。

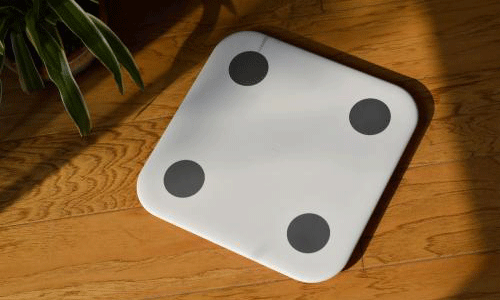

圖為人體秤
1、主控SOC芯片CSU8RP1381
芯海科技的CSU8RP1381是采用RISC架構的8位SOC芯片，集成了2路24bit高精度、高速度的ADC，為測量更多的參數提供了便利。它具有8K*16bit的OTPROM程序存儲器，為我們開發更復雜的系統提供代碼空間保證，同時我們也可以把ROM區當做用戶數據保存使用。此款芯片具有6*30的LCD驅動能力，可以滿足顯示更多內容的需求。此外，該芯片還具有硬件UART通信接口，從而輕松實現與外圍硬件的通信，如連接藍牙、WIFI等。
2、藍牙模組CSM3510
CSM3510是一款藍牙4.0從機模塊，該模塊用的是芯海SOC芯片CSU8DL3510，支持UART、SPI接口，工作模式可在廣播、透傳、睡眠三種模式之間切換。由于該模組運行了藍牙4.0協議，從而實現了超低功耗運行，運行功耗僅為傳統藍牙的1/10，使得藍牙設備使用紐扣電池供電成為可能。
3、系統整體框架圖
壓力傳感器是由電阻應變片構成的一個惠斯通電橋，它可以把壓力變化轉變成電信號變化。壓力傳感器輸出的電信號輸入到CSU8RP1381內部24位ADC，ADC把模擬量轉換成數字量后，再通過比例換算公式計算出實際重量。CSU8RP1381把得出的實際重量輸送到段式液晶顯示給用戶，同時，也把重量值通過UART，發送到藍牙模組CSM3510，CSM3510會通過廣播的模式把數據上傳到APP。
圖為人體秤
4、軟件設計
藍牙人體秤的軟件設計思路與普通人體秤整體框架一致，額外增加的是UART數據發送、藍牙模組的控制功能。其中藍牙人體秤每次喚醒后需要先喚醒藍牙模組，才能發送數據，每次稱重結束，睡眠之前要先把藍牙模組切換到睡眠模式，以達到低功耗的目的。
5、APP使用
該方案使用了芯海開發的云APP，在使用過程中，它可以實時顯示你的體重數據，還可以把體重數據保存到云服務器，生成體重報表、體重曲線，讓你了解自己體重變化的趨勢。
6、設計總結
該人體秤方案使用了芯�？萍脊δ軓姶蟮�SOC芯片CSU8RP1381，加上超低功耗的藍牙4.0模組CSM3510，使得整機不但具有出色的測量性能，還具備了低功耗運行的特性，整機運行功耗在6mA以內，待機功耗小于10uA。配合芯�？萍嫉拈_放式云APP，使得開發周期變短，在激烈的市場競爭中搶占先機。
