一．脂肪秤原理：

脂肪秤的原理有電源、復位、內部升壓、顯示驅動、A/D轉換、背光、低壓檢測、測脂等部分電路組成。下面講解一下電路的各個功能組成部分：

1、電源部分：脂肪秤的供電電壓一般為3~9V，是否要穩壓主要是由供電電壓來決定，當供電電壓大于3V時就要做穩壓，當產品要帶背光時，因為工作電流較大，必須要4.5V以上供電，所以必須要穩壓電路。C9、C24為電源濾波電容，若損壞時會出現內碼不穩的故障。

2、復位電路：復位電路由R6、C8組成。電路在上電或開機時，因電容的端電壓不能突變，芯片的RST復位端在低電平的作用下復位，使芯片內部從程序的開始部分開始正常運行，電路正常工作。當R6和C8有損壞或焊接不良時，會導致不能正常開機。

3、內部升壓：如果系統用3V供電必須用升壓，內部升壓電路是集成在芯片內的，C5、C6、C7電容是升壓電路的外接元件，若選擇內部升壓，就必須接這三個電容，若沒有連接或焊接不良會導致電路工作不穩定。升壓時，C5、C6、C7用105電容，不用接R42、R43,必須接R41，如果系統用

3.3V或者3.6V供電不需要升壓，C5用104電容，不接C6、C7和R41，但必須接R42、R43。升壓時R41為LCD顯示的限流電阻，不升壓時R42為LCD

的限流電阻，限流電阻一般取5.1~10K之間。

4、顯示驅動：顯示驅動電路是集成在芯片內的，C1、C2、C3電容是顯示驅動電路的外接元件，當這三個電容有損壞或焊接不良時，會導致暗畫、畫面晃動等現象。

5、稱重信號A/D轉換：A/D轉換電路是實現把模擬信號轉換成數字信號的一個轉換器，電路工作是否穩定會直接影響稱重的準確度和穩定度。組成這個部分的元器件也比較多，下面講一下各個元器件損壞后會對電路有何影響。

5.1   C11電容：是一個低通濾波電容，虛焊或損壞會導致稱重不穩定。

5.2   C12電容：是偏壓電路的外接電容，虛焊或損壞會導致稱重不穩定。

5.3  C13電容：是模擬地AGND的濾波電容，虛焊或損壞會導致不穩定或內碼封頂。

5.4  R1、R2、R3、R4電阻：是模擬信號放大器的放大電阻，改變這些電阻的阻值可以改變電路的放大倍數。這些電阻虛焊或損壞會導致不穩定或內碼封頂。

5.5   R7、R8、R9、R10電阻：是調零電阻，可以改變R8、R9的阻值來調整零點，按照經驗值，R7、R10取100KR, R8、R9取10KR。

5.6  C14電容：這個電容是功能IC的電源濾波，作用是為了防止高頻信號損壞功能IC，虛焊或損壞有可能會導致功能IC不能正常工作，甚至損壞。

6、背光電路：Q5為背光控制三極管，R45、R46為限流電阻，一般采用VDD供電給背光板，這樣背光的亮度不會隨著電源電壓的降低而變暗，采用

VBAT供電則背光的亮度會隨著電源電壓的降低而明顯變暗，一般不采用此供電方式，另外背光的限流電阻最好采用0805裝的電阻，這樣通過的電流可以大些，不至于損壞限流電阻。

7、低壓檢測電路：低壓檢測電路分兩種，低壓檢測1和低壓檢測2，低壓檢測1適用于3V供電，低壓檢測2適用于4.5~9V供電。低壓檢測1、有三個電阻，R12、R12*、R13，平時用R12、R13分壓檢測低壓就可以了，R12*備用，當用R12、R13不能分壓到理想值時采用R12*和R12并聯后再與R13分壓，當AD4檢測到電壓值低于1.2V時，程序處理顯示低壓符號。對于低壓檢測2, Q3為低電壓檢測控制三極管，PT22高電平時，低壓檢測開通，Q2集電極電壓約等于Vbat ，R36、R36*、R37為分壓電阻，當用R36和R37不能得到理想的分壓值時，可以用R36*、R36、R37三個電阻得出較理想的分壓值。

8、測脂電路：采用我司自主開發的測脂芯片，目前在用的有裸片（型號:CY0106）和貼片 (BIA01)兩種封裝形式,裸片比貼片便宜些，主要用于公司內部成品。脂肪測試電路大部分在內部集成，以下介紹一下相關的外圍電路:

8.1    C15、C16：分別是VS和SAGND的濾波電容，損壞會影響測脂精度；

8.2  R15、R16、C17、C18 RC串并選頻網絡，和芯片里面的放大器組成頻率振蕩器，產生50KHz的頻率，R15、R16采用1%誤差精阻，C17、C18采用2%誤差電容；

8.3  R17具有對測脂信號限流作用，調整其值可以調整通過人體的電流大小，也可以微調脂肪的大小，當BIA芯片測脂功率偏低時，可以調整R17來調整脂肪的大小，減少R17可以使脂肪值變大。

8.4   R18、R19為測脂參考電阻，程序通過檢測R18 (300R)兩端壓降及R18和R19串聯后800R的壓降，可以求出每歐電阻對應的壓降，同時經過檢測人體生理電阻產生的壓降差，可以求得人體的生理電阻。R18、R19參考電阻的精度對測量精度起重要作用，因此它們都用1%的精阻。

8.5  R24、R25 兩個電阻分壓后信號FAT_REF的電壓值為測脂信號AD轉換的電壓參考。

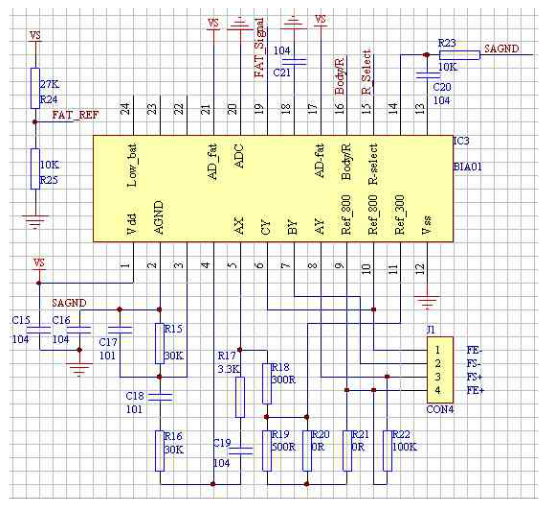

                                上圖為：測脂電路
