一、產品簡介

PM2.5檢測儀是用于測量可入肺顆粒物(PM2.5)、可吸入顆粒物(PM10)、甲醛的便攜式儀器。采用了國際先進的高靈敏微激光傳感器技術,實時響應數據準確，可快速檢測出局部環境空氣的質量。

1、產品特點

（1）LCD液晶顯示器，帶背光，同時顯示PM2.5、PM10、甲醛的濃度值；

（2）響應迅速，現場直讀；
（3）操作簡便，易于掌握；
（4）采用激光散射原理，檢測精度高，最小分辨率0.3微米。

2、產品用途

（1）生活、辦公等室內環境PM2.5，PM10濃度檢測；
（2）戶外公共環境PM2.5，PM10濃度檢測；
（3）工廠、車間、隧道、礦洞等勞動作業環境PM2.5濃度檢測；
（4）空氣凈化器工作效率評估。

3、產品指標

（1）測試粒徑：PM2.5，PM10

（2）工作原理：激光散射
（3）濃度單位：mg/m3

（4） 檢測標準：PM2.5小于等于50mg/m3時，空氣質量為“優”；PM2.5 小于等于100mg/m3時，空氣質量為“良”；PM2.5小于等于200mg/m3  時，空氣質量為“中”；PM2.5大于200mg/m3時，空氣質量為“差”；另外，PM10和甲醛功能是將測得參數顯示出來。

（5） 檢測速率：PM2.5、PM10在開機3-5s顯示測得數據，甲醛在開機后預熱3-5min之后，每3-5s顯示測得數據。

二、產品硬件介紹

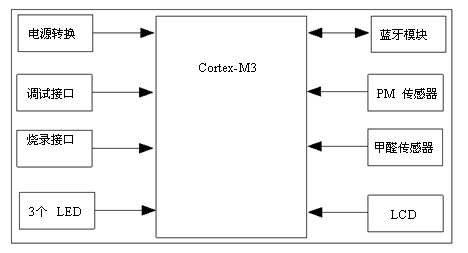

1、系統結構圖：空氣檢測儀項目主要的目標是實現對 PM2.5、PM10以及甲醛的檢測，并可以通過 LCD顯示、以及使用藍牙進行數據傳輸。系統的整體結構圖如圖所示。

2、電路實物圖：電源轉換部分主要用于從常見的 USB電源或  5V充電器轉換出符合主板使用的電源。調試接口用于前期主板的調試，燒錄接口用于小批量量產燒錄。藍牙模塊用于與其他藍牙設備進行數據交互。PM傳感器用于 PM2.5以及  PM10的數據采集。甲醛傳感器用于甲醛的數據采集。LCD用于數據的顯示。3個LED，1個用于指示電源開啟或關閉（紅色），1個用于指示藍牙通信狀態（綠色），1個用于指示采集狀態及報警顯示。如圖所示。
