概述
HA3371 是一款單級、帶有源功率因數校正的高精度原邊反饋 LED 恒流控制芯片，帶調光控制功能，適 用于 85Vac-265Vac 全范圍輸入電壓的反激式隔離或升降壓型非隔離 LED 恒流電源。
HA3371 集成有源 功率因數校正電路，可以實現很高的功率因數和很 低的總諧波失真。由于工作在電感電流臨界連續模 式，功率 MOS 管處于零電流開通狀態，開關損耗得 以減小，同時變壓器的利用率也較高。
HA3371采用專有的電流采樣機制，工作于原邊反饋模式，無需次級反饋電路，即可實現高精度輸出恒流控制，節約了系統成本和體積，提高了系統的可靠性。
HA3371采用專利的線電壓和負載補償技術，可以達 到優異的線電壓調整率和負載調整率。線電壓補償 系數還可以通過外部元件靈活調整。
HA3371內置多重保護功能來加強系統可靠性，包括LED 開路保護、LED 短路保護、芯片供電過壓保護、 欠壓保護、電流采樣電阻開路保護和逐周期限流等。
所有的保護都具有自動重啟功能。另外，HA3371具有過熱調節功能，在驅動電源過熱時減小輸出電流， 以提高系統的可靠性。HA3371的過熱調節溫度可以 通過外部電阻設定。

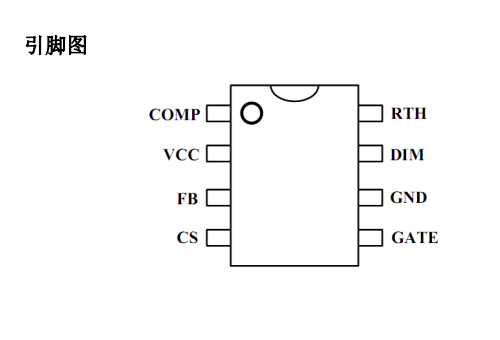

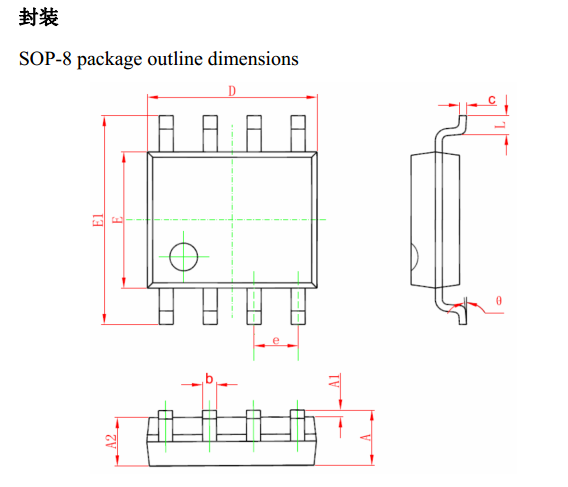

HA3371采用SOP-8封裝
特性
單級、有源功率因數校正，高 PF 值，低 THD
原邊反饋恒流控制，無需次級反饋電路
帶調光接口
±3% LED 輸出電流精度
優異的線電壓調整率和負載調整率
電感電流臨界連續模式
超低 (28uA) 啟動電流
FB 反饋電阻值高，功耗低
LED 開路/短路保護
電流采樣電阻開路保護
逐周期原邊電流限流
芯片供電過壓/欠壓保護
自動重啟功能
過熱調節功能
過熱調節溫度可外部設定
應用
▲ GU10/E27 LED 球泡燈,射燈
▲ LED PAR30,PAR38 燈
▲ LED 日光燈
▲ 其它 LED 照明
