概述
HA3022是一款高精度原邊反饋的LED恒流驅動芯片，適用于85Vac~265Vac全范圍輸入電壓、功率5W以下的反激式隔離LED恒流電源
HA3022內置了高精度的采樣、補償電路，使得電路能夠達到±6%以內的恒流精度，具有優異的線型調整率和負載調整率，并且通過RADJ引腳外界電阻可以方便地控制LED開路保護
電壓
HA3022 內部集成了 650V 功率 MOSFET，采用雙繞組原邊反饋模式，無需次級反饋電路，也無需補償電路，加之精準穩定的自適應技術，使得系統外圍結構十分簡單，可在外圍器件數量少，參數范圍寬松的條件下實現高精度恒流控制，極大地節約了系統成本和體積，并且能夠確保在批量生產時 LED 燈具參數的一致性
HA3022 具有豐富的保護功能：輸出開短路保護、采樣電阻開短路保護、欠壓保護、輸出過壓保護、過溫自適應調節等

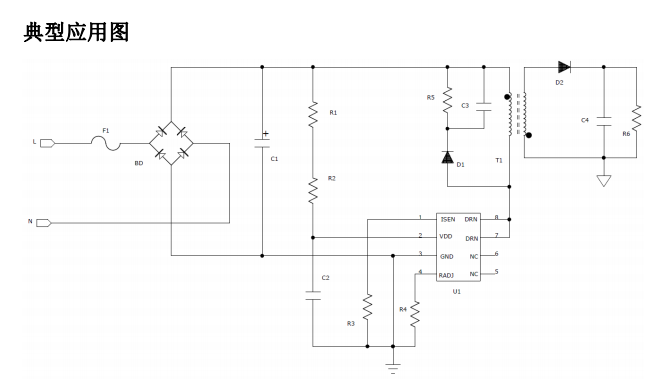

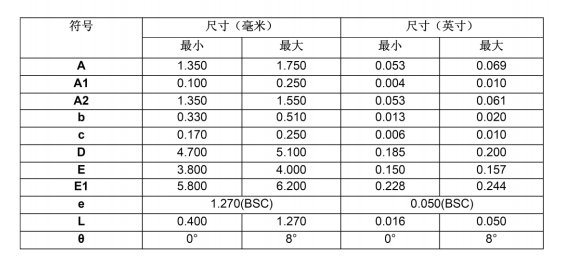

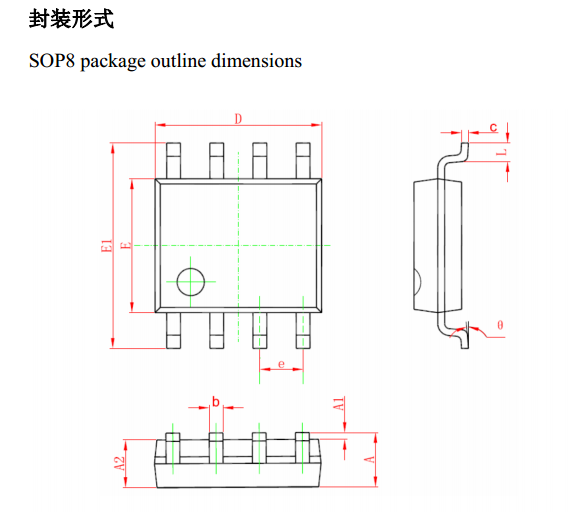

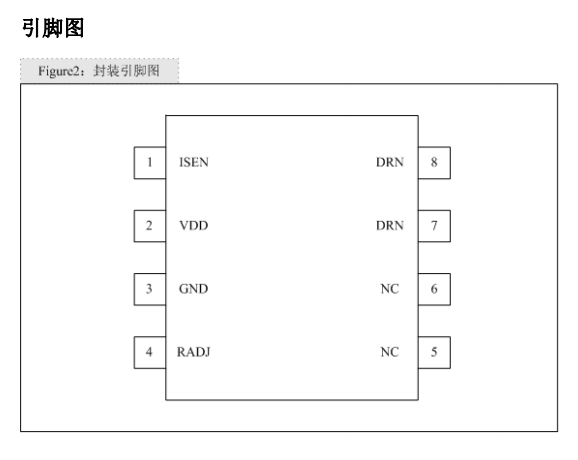

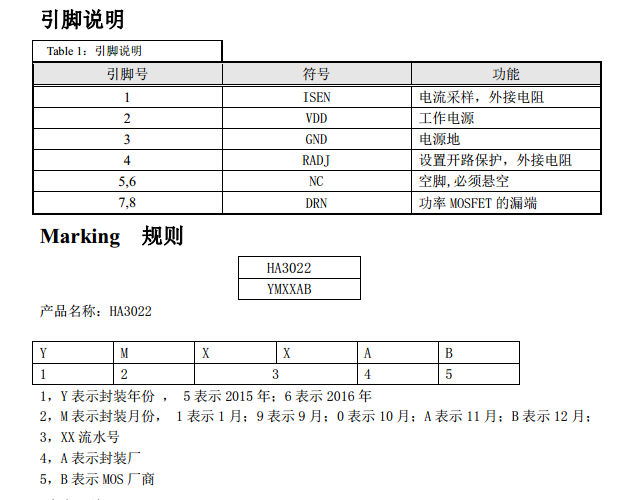

HA3022采用SOP-8封裝
特性
· 內部集成 650V 功率管
· ±6%以內的系統恒流精度
· 原邊反饋恒流控制，無需次級反饋電路
· 無需變壓器輔助繞組檢測和供電，實現雙繞組結構
· LED 開路電壓可通過外部電阻調整
· 芯片超低工作電流
· 寬輸入電壓
· 輸出開短路保護
· 采樣電阻開短路保護
· 輸出過壓保護
· 芯片供電欠壓保護
· 過熱自適應調節功能
· 簡潔的系統拓補，外圍器件極少

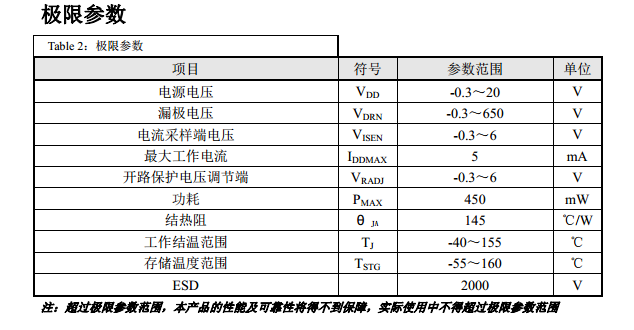

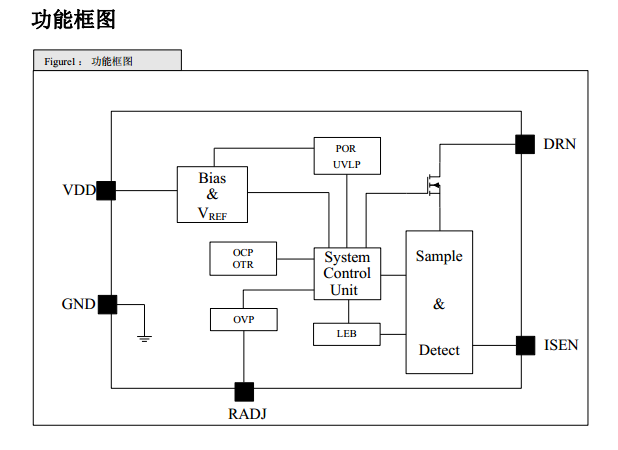

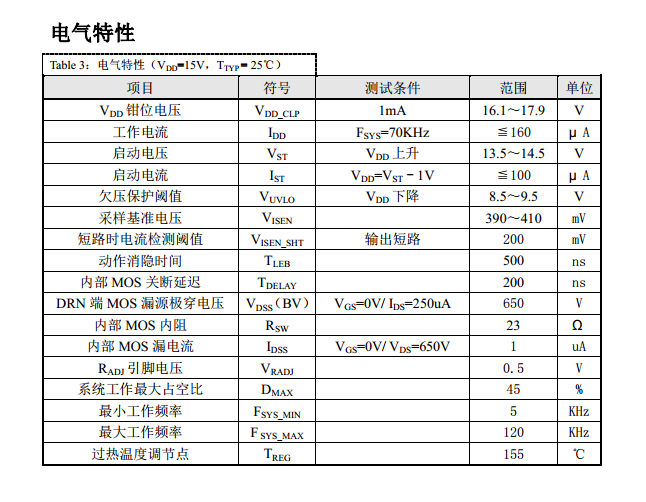

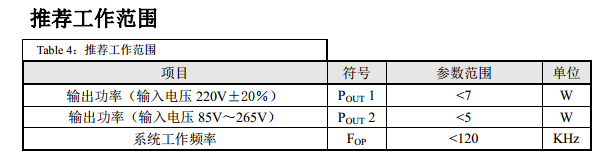

功能說明
HA3022 是一款專用于 LED 照明的恒流驅動芯片，芯片內部集成 650V 高壓 MOSFET，工作在 DCM 模式，適合全電壓范圍工作，具有良好的線性調整率、負載調整率以及優異的恒流特性，只需很少的外圍元器件就能實現，低成本高效率的 LED 恒流控制器
HA3022 采用了雙繞組原邊反饋技術，無需光耦及 TL431 反饋，也無需輔助繞組供電和檢測，系統實現成本極低。
啟動
HA3022 啟動電流很低，當系統上電后，啟動電阻對 VDD 電容進行充電，當 VDD 達到開啟閾值時，電路即開始工作。HA3022 的啟動電流低至 50μ A 左右，并且內部具有獨特的供
電機制，因此無需輔助繞組供電
