概述
HA5833DE 是一款高精度的非隔離降壓型 LED 控制器，防閃爍，適用于 85V～265V 全電壓范圍的小功率非隔離降壓型 LED照明應用
HA5833DE 內置了高精度的采樣、補償電路，使得電路能夠達到±3%以內的恒流精度，并且能夠?qū)崿F(xiàn)輸出電流對電感與輸出電壓的自適應，從而取得優異的線型調整率和負載調整率
HA5833DE 內部集成了 500V 功率 MOSFET，無需次級反饋電路，也無需補償電路，加之精準穩定的自適應技術，使得系統外圍結構十分簡單，可在外圍器件數量少，參數范圍寬松的條件下實現高精度恒流控制，極大地節約了系統成本和體積，并且能夠確保在批量生產時LED 燈具參數的一致性

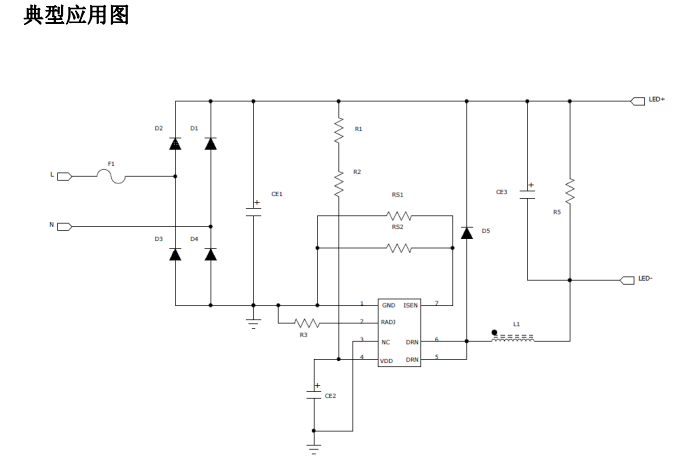

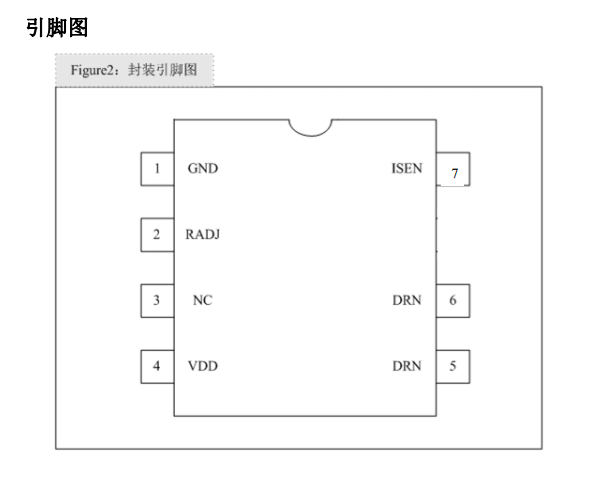

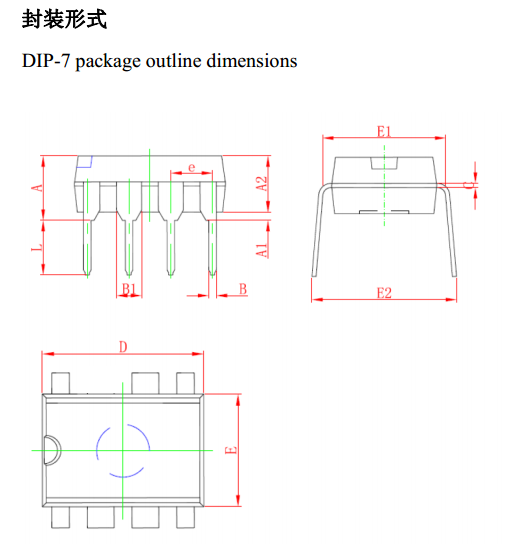

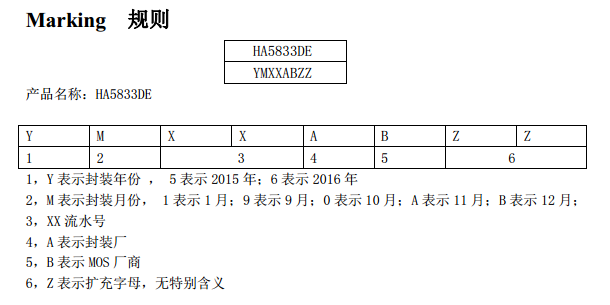

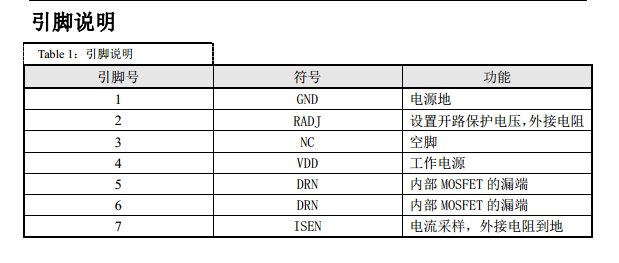

HA5833DE 使用 DIP-7 封裝，具有豐富的保護功能：輸出開短路保護、采樣電阻開短路保護、欠壓保護、輸出過壓保護、過溫自適應調節等

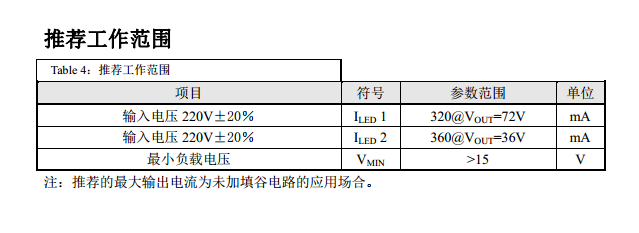

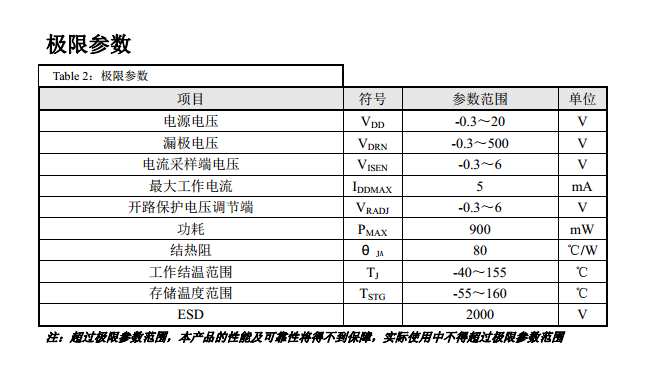

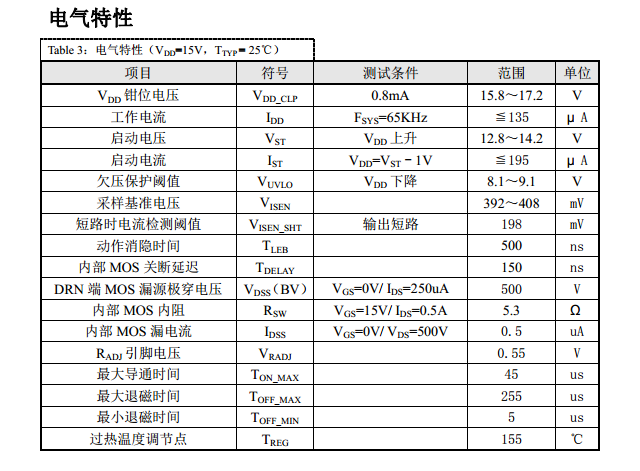

特性
· 內部集成 500V 功率管
· ±3%以內的系統恒流精度
· 芯片超低工作電流
· 無需輔助供電電路
· 電感電流臨界連續模式
· 寬輸入電壓
· 輸出短路保護
· 采樣電阻開短路保護
· 輸出過壓保護
· 欠壓保護
· 過溫自適應調節功能
· 簡潔的系統拓補，外圍器件極少

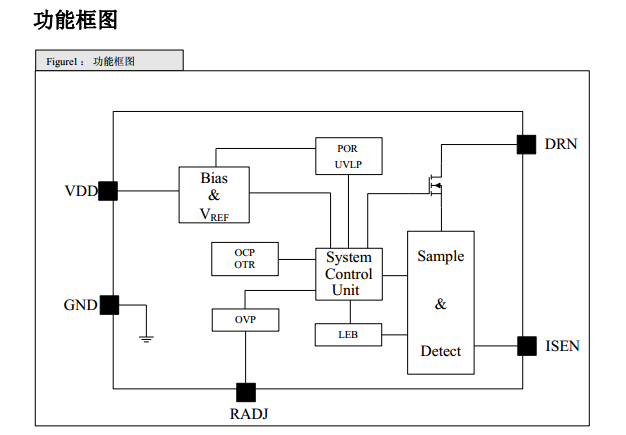

功能說明
HA5833DE 是一款專用于 LED 照明的恒流驅動芯片，芯片內部集成 500V 高壓 MOSFET，工作在 CRM 模式，適合全電壓范圍工作，具有良好的線性調整率、負載調整率以及優異的恒流特性，只需很少的外圍元器件就能實現，低成本高效率的 LED 恒流控制器
啟動
HA5833DE 啟動電流很低，當系統上電后，啟動電阻對 VDD 電容進行充電，當 VDD 達到開啟閾值時，電路即開始工作。HA5833DE 正常工作時，內部電路的工作電流可以低至135μ A 以下，并且內部具有獨特的供電機制，因此無需輔助繞組供電
保護功能
HA5833DE 設定了多種保護功能，如 LED 開短路保護、ISEN 電阻開短路保護、VDD 過壓/欠壓、電路過溫自適應調節等
HA5833DE 在工作時，自動監測著各種工作狀態，如果負載開路時，則電路將立刻進入過壓保護狀態，關斷內部 MOS 管，同時進入間隔檢測狀態，當故障恢復后，電路也將自動回復到正常工作狀態；若負載短路，系統將工作在 5KHz 左右的低頻狀態，功耗很低，同時不斷監測系統，若負載恢復正常，則電路也將恢復正常工作；若當 ISEN 電阻短路，或者電感飽和等其他故障發生，電路內部快速保護機制也將立即停止 MOS 的開關動作，停止運行，此時，電路工作電源也將下降，當觸發 UVLO 電路時，系統將會重啟，如此，可以實現保護功能的觸發、重啟工作機制
若工作過程中，HA5833DE 監測到電路結溫度超過過溫調節閾值（155℃）時，電路將進入過溫調節控制狀態，減小輸出電流，以控制輸出功率和溫升，使得系統能夠保持一個穩定的工作溫度范圍
PCB 設計注意事項
VDD 的旁路電容十分關鍵，PCB 板 layout 時需要盡量靠近 VDD 及 GND 引腳電感的充放電回路要盡量短，母線電容、續流二極管、輸出電容等功率環路面積要盡量小，芯片距離功率器件也盡量遠，從而減小 EMI 以及保證電路安全穩定工作電路地線及其他小信號的地線須與采樣電阻地線分開布線，盡量縮短與電容的距離RADJ 外接電阻需要盡量靠近 RADJ 引腳，并且就近接地NC 引腳建議連接到芯片地（PIN1），有條件時可用地線將 RADJ 電阻環繞DRN 引腳（PIN5、PIN6）的敷銅面積盡量大，以提高芯片散熱
