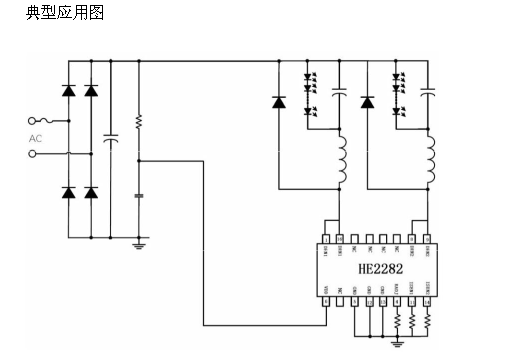

HE2282是一款高精度雙路開關調色溫LED恒流控制驅動芯片，芯片工作在電感電流臨界連續模式，通過開關斷通來實現冷光、暖光和混色的切換。適用于85Vac～265Vac全范圍輸入電壓的非隔離降壓型LED恒流電源。

HE2282芯片內部集成500V功率開關,芯片的工作電流極低, 無需輔助繞組檢測和供電，只需要很少的外圍元件，無需MCU來控制，即可實現優異的恒流特性，極大的節約了系統成本和體積。

HE2282芯片內帶有高精度的電流采樣電路，實現高精度的LED恒流輸出和優異的線電壓調整率。芯片工作在電感電流臨界模式，輸出電流不隨電感量和LED工作電壓的變化而變化，實現優異的負載調整率。

HE2282具有多重保護功能，包括LED開路/短路保護，CS電阻短路保護，欠壓保護，芯片溫度過熱調節等。

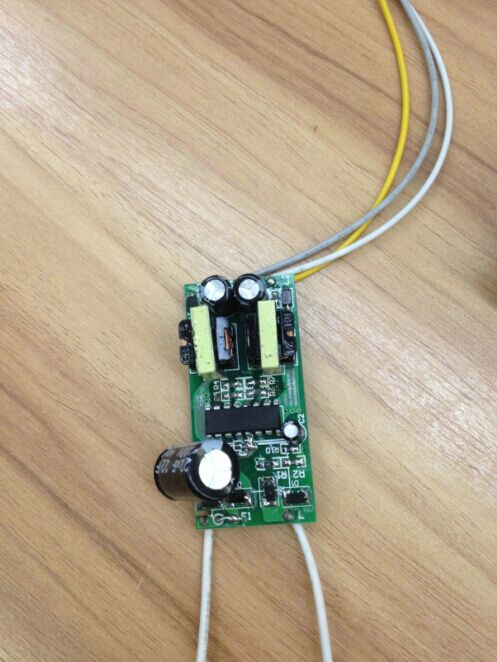

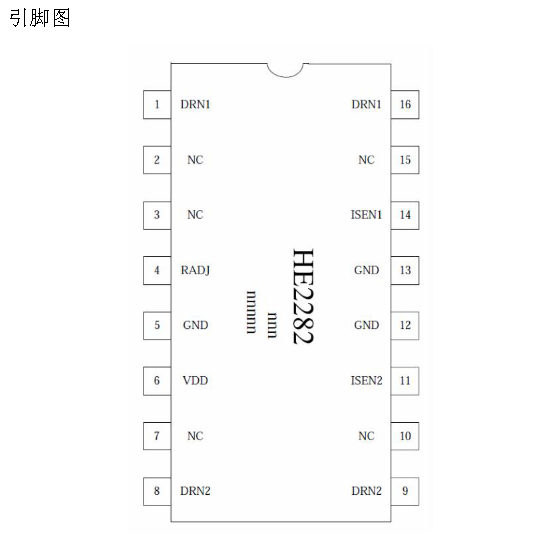

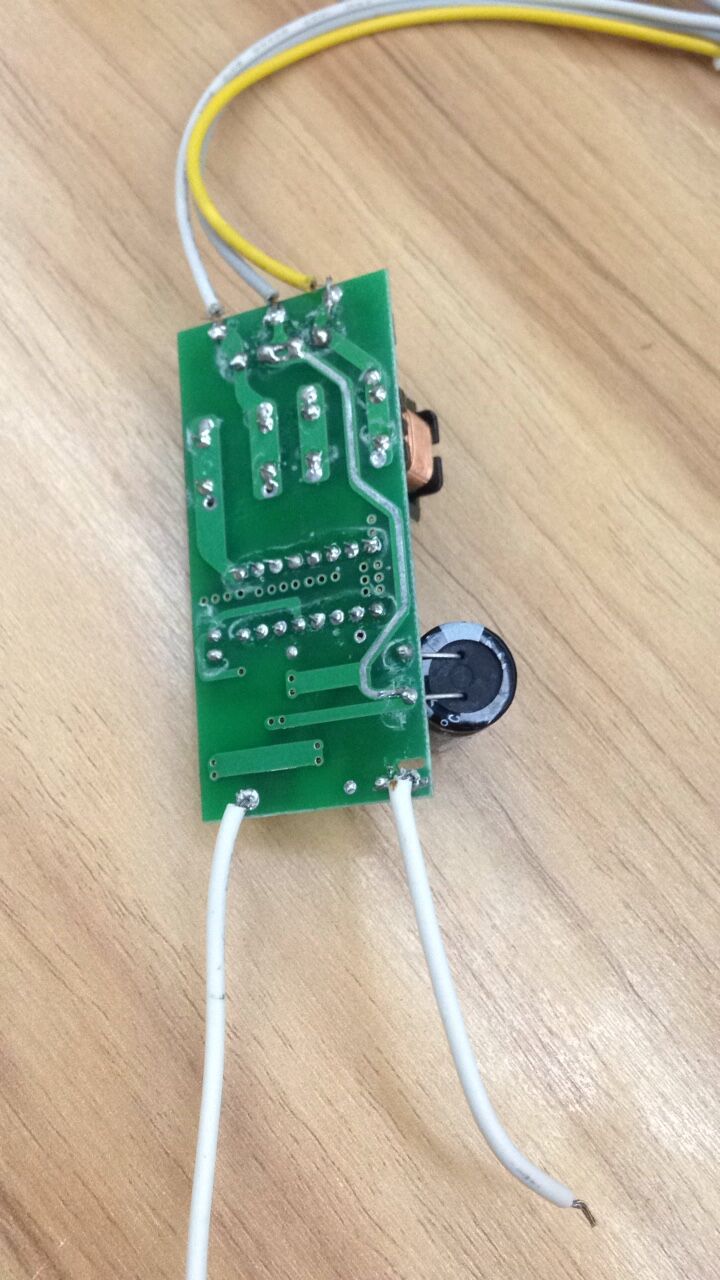

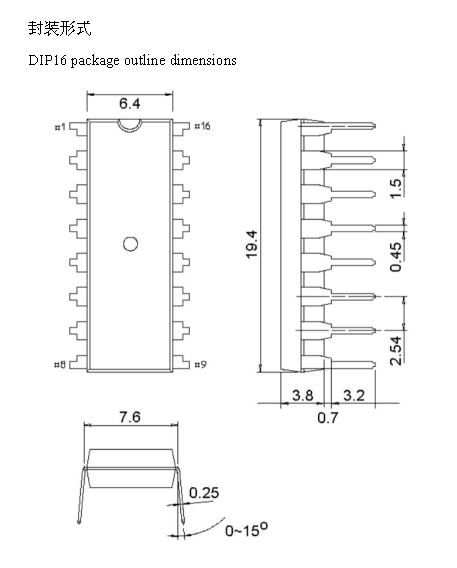

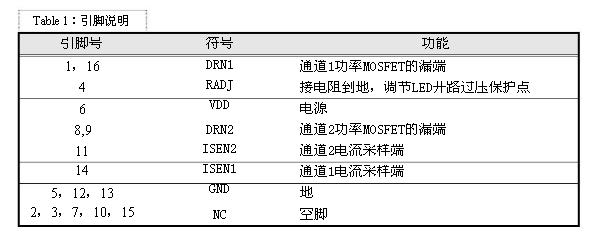

HE2282采用DIP-16封裝。

特性

· 電感電流臨界連續模式

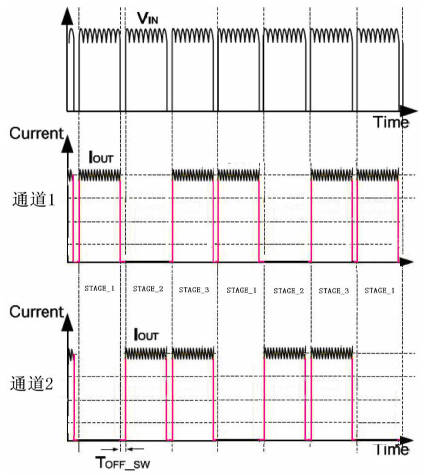

· 開關切換調色溫

· ±3% LED輸出電流精度

·  LED開路保護

· 兩路輸出

·  LED短路保護

· 內部集成 500V功率管

· 無需輔助繞組檢測和供電

· 芯片超低工作電流

· 過熱調節功能

·  CS電阻短路保護

· 芯片供電欠壓保護

· 寬輸入電壓

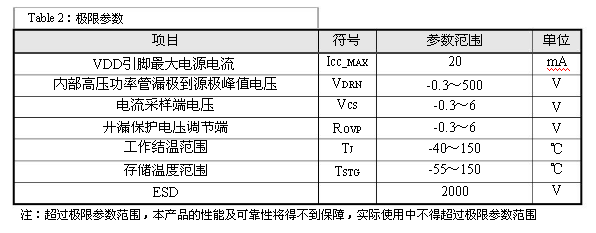

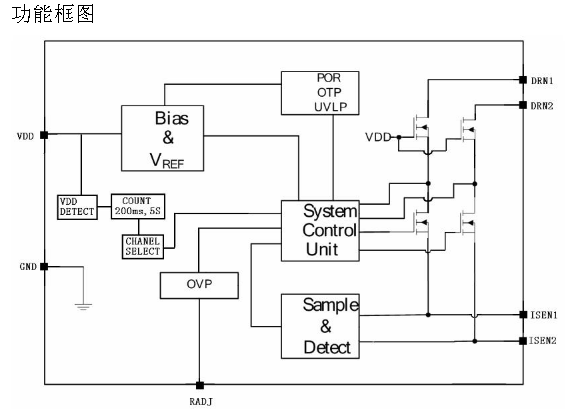

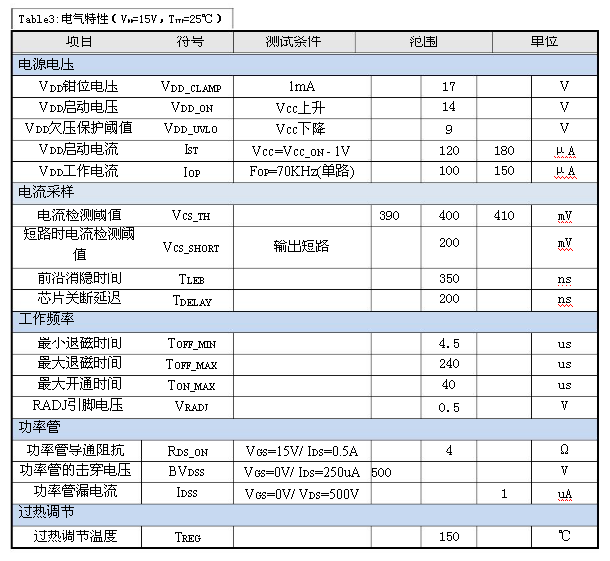

功能說明

HE2282 是一款專用于開關調色溫 LED 照明的恒流驅動芯片，應用于非隔離降壓型 LED驅動電源。芯片內部集成500V功率開關，只需要極少的外圍組件就可以達到優異的恒流特性。而且無需MCU控制，輔助繞組供電和檢測，系統成本極低。

啟動

系統上電后，母線電壓通過啟動電阻對電容充電，當VDD電壓達到芯片開啟閾值時，芯片內部控制電路開始工作。HE2282內置17V穩壓管，用于鉗位VDD電壓。芯片正常工作時，需要的VDD電流極低，所以無需輔助繞組供電。

保護功能

HE2282內置多種保護功能，包括LED開路/短路保護，CS電阻短路保護，VDD欠壓保護，芯片溫度過熱調節等。當輸出LED開路時，系統會觸發過壓保護邏輯并停止開關工作。

當LED短路時，系統工作在5KHz低頻，CS關斷閾值降低到200mV，所以功耗很低。當有些異常的情況發生時，比如CS采樣電阻短路或者變壓器飽和，芯片內部的快速探測電路會觸發保護邏輯，系統馬上停止開關工作。

系統進入保護狀態后，VDD電壓開始下降；當VDD到達欠壓保護閾值時，系統將重啟。同時系統不斷的檢測負載狀態，如果故障解除，系統會重新開始正常工作。

過溫調節功能

HE2282 具有過熱調節功能，在驅動電源過熱時逐漸減小輸出電流，從而控制輸出功率和溫升，使電源溫度保持在設定值，以提高系統的可靠性。芯片內部設定過熱調節溫度點為150℃。

PCB設計注意事項

在設計HE2282 PCB時，需要遵循以下指南：旁路電容

VDD的旁路電容需要緊靠芯片VDD和GND引腳。

RADJ電阻

開路保護電壓設置電阻需要盡量靠近芯片ROVP引腳。

地線

電流采樣電阻的功率地線盡可能短，且要和芯片的地線及其它小信號的地線分頭接到母線電容的地端。

功率環路的面積

減小功率環路的面積，如功率電感、功率管、母線電容的環路面積，以及功率電感、續流二極管、輸出電容的環路面積，以減小EMI輻射。

DRN引腳

增加DRN引腳的鋪銅面積以提高芯片散熱。
