HA6210是一款高精度降壓型LED分段開關恒流驅動芯片。可以通過外部引腳來選擇分三段和四段。芯片工作在電感電流臨界連續和斷續模式，適用于85Vac～265Vac全范圍輸入電壓的非隔離降壓型LED恒流電源。

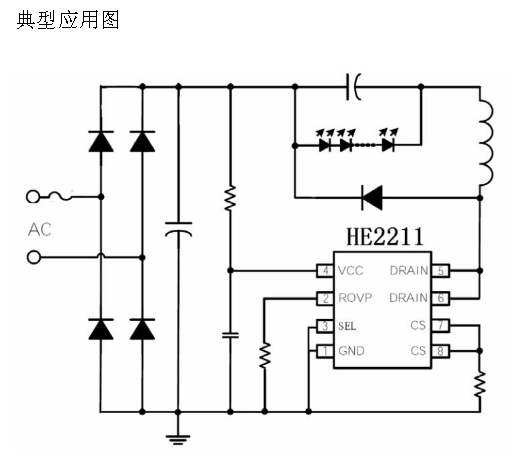

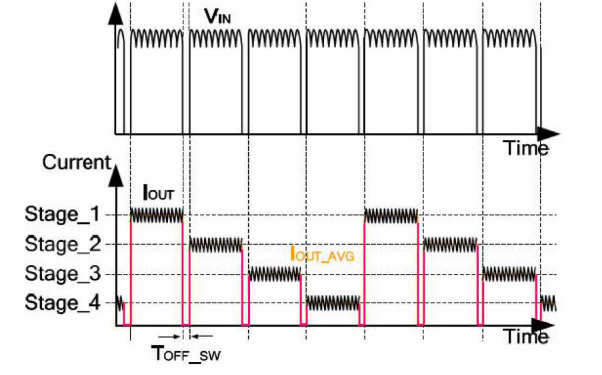

當HA6210采用四段調光時，第一次開關上電輸出電流時100%，第二次開關輸出電流則變為50%，第三次開關輸出電流變為25%，第四次開關則變為 12.5% 。如果芯片設置在三段調光則分別為100%，50%，12.5%，當開關關閉的時間超過 5S，芯片就會重啟到第一次開關上電狀態。
HA6210芯片內部集成500V功率開關，芯片的工作電流極低，無需輔助繞組檢測和供電，只需要很少的外圍元件，即可實現優異的恒流特性，極大的節約了系統成本和體積。HA6210芯片內帶有高精度的電流采樣電路，實現高精度的LED恒流輸出和優異的線電壓調整率，輸出電流不隨電感量和LED工作電壓的變化而變化，實現優異的負載調整率。
HA6210具有多重保護功能，包括LED開路/短路保護，CS電阻短路保護，欠壓保護，芯片溫度過熱調節等。

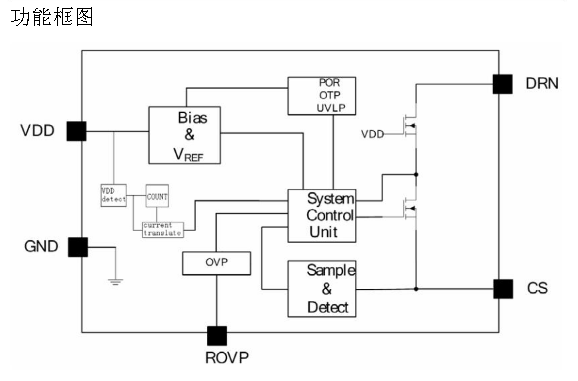

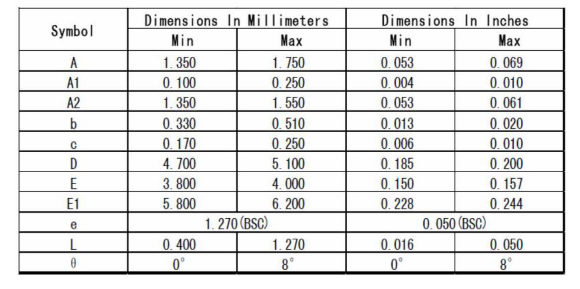

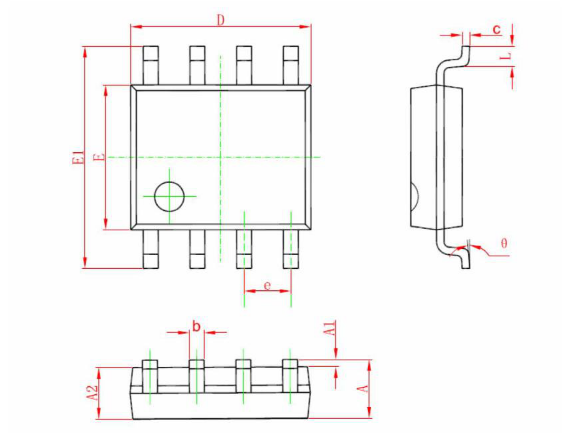

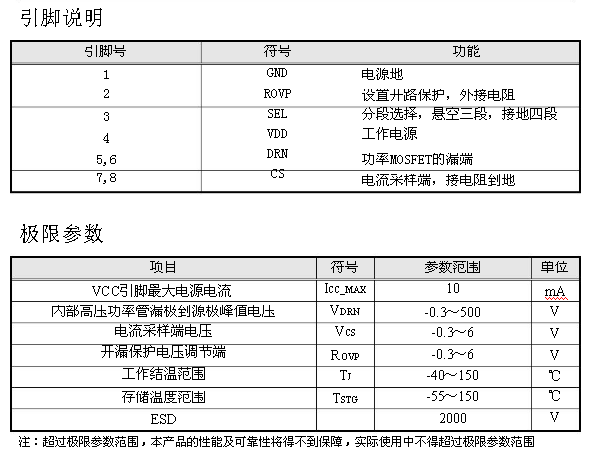

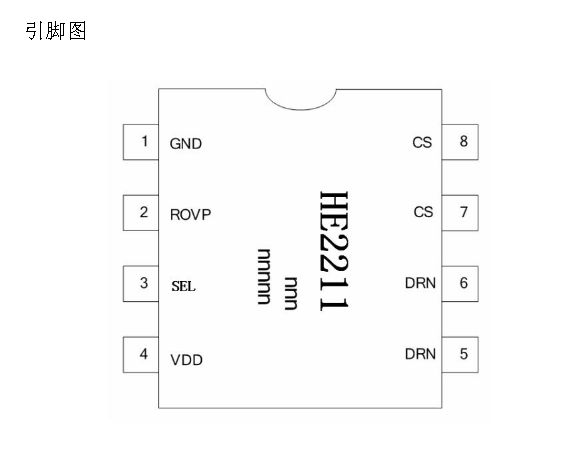

HA6210采用SOP-8封裝。

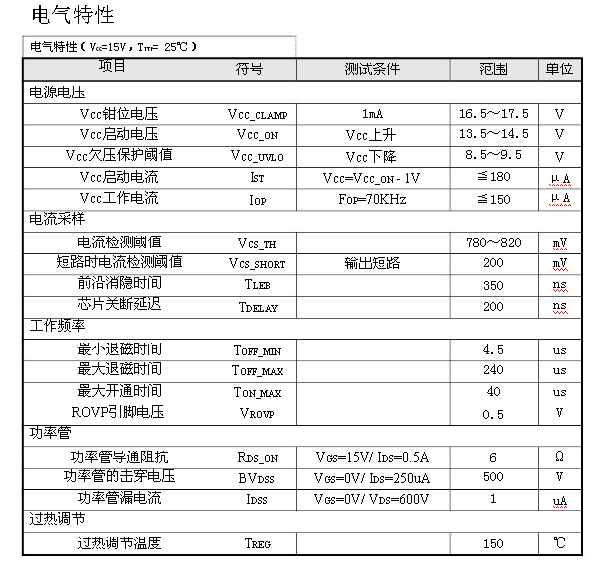

特性
· 四段、三段調光可通過外部管腳選擇
· 內部集成 500V功率管
· 無需輔助繞組檢測和供電
· 芯片超低工作電流
· 寬輸入電壓
LED開路保護
LED短路保護
CS電阻短路保護
· 芯片供電欠壓保護
· 過熱調節功能
應用
·LED彩燈
·LED球泡燈
·LED床頭燈
·LED吸頂燈
·其他可調光LED
保護功能
HA6210內置多種保護功能，包括LED開路/短路保護，CS電阻短路保護，VDD欠壓保護，芯片溫度過熱調節等。當輸出LED開路時，系統會觸發過壓保護邏輯并停止開關工作。
當LED短路時，系統工作在5KHz低頻，CS關斷閾值降低到200mV，所以功耗很低。當有些異常的情況發生時，比如CS采樣電阻短路或者變壓器飽和，芯片內部的快速探測電路會觸發保護邏輯，系統馬上停止開關工作。
系統進入保護狀態后，VDD電壓開始下降；當VDD到達欠壓保護閾值時，系統將重啟。
同時系統不斷的檢測負載狀態，如果故障解除，系統會重新開始正常工作。
過溫調節功能
HA6210 具有過熱調節功能，在驅動電源過熱時逐漸減小輸出電流，從而控制輸出功率和溫升，使電源溫度保持在設定值，以提高系統的可靠性。芯片內部設定過熱調節溫度點為150℃。
PCB設計注意事項
在設計HA6210 PCB時，需要遵循以下指南：旁路電容
VDD的旁路電容需要緊靠芯片VDD和GND引腳。
OVP電阻
開路保護電壓設置電阻需要盡量靠近芯片ROVP引腳。
地線
電流采樣電阻的功率地線盡可能短，且要和芯片的地線及其它小信號的地線分頭接到母線電容的地端。
功率環路的面積
減小功率環路的面積，如功率電感、功率管、母線電容的環路面積，以及功率電感、續流二極管、輸出電容的環路面積，以減小EMI輻射。
DRN引腳
增加DRN引腳的鋪銅面積以提高芯片散熱。
