CV2030 是一款高精度的非隔離降壓型 LED 控制器，適用于 85V～265V 全電壓范圍的小功率非隔離降壓型LED照明應用
CV2030 內置了高精度的采樣、補償電路，使得電路能夠達到±3%以內的恒流精度，并且能夠實現輸出電流對電感與輸出電壓的自適應，從而取得優異的線型調整率和負載調整率
CV2030內部集成了500V功率MOSFET，無需次級反饋電路，也無需補償電路，加之精準穩定的自適應技術，使得系統外圍結構十分簡單，可在外圍器件數量少，參數范圍寬松的條件下實現高精度恒流控制，極大地節約了系統成本和體積，并且能夠確保在批量生產時LED燈具參數的一致性
CV2030 具有豐富的保護功能：輸出開短路保護、采樣電阻開短路保護、欠壓保護、輸出過壓保護、過溫自適應調節等
特性
· 內部集成 500V功率管
· ±3%以內的系統恒流精度
· 芯片超低工作電流
· 無需輔助供電電路
· 電感電流臨界連續模式
· 寬輸入電壓
· 輸出短路保護
· 采樣電阻開短路保護
· 輸出過壓保護
· 欠壓保護
· 過溫自適應調節功能
· 簡潔的系統拓補，外圍器件極少
功能說明
CV2030是一款專用于LED照明的恒流驅動芯片，芯片內部集成500V高壓MOSFET，工作在 CRM模式，適合全電壓范圍工作，具有良好的線性調整率、負載調整率以及優異的恒流特性，只需很少的外圍元器件就能實現，低成本高效率的 LED恒流控制器
啟動
CV2030啟動電流很低，當系統上電后，啟動電阻對 VDD電容進行充電，當 VDD達到開啟閾值時，電路即開始工作。CV2030 正常工作時，內部電路的工作電流可以低至 135μA以下，并且內部具有獨特的供電機制，因此無需輔助繞組供電
PCB設計注意事項
VDD的旁路電容十分關鍵，PCB板 layout時需要盡量靠近 VDD及 GND引腳電感的充放電回路要盡量短，母線電容、續流二極管、輸出電容等功率環路面積要盡量小，芯片距離功率器件也盡量遠，從而減小 EMI以及保證電路安全穩定工作電路地線及其他小信號的地線須與采樣電阻地線分開布線，盡量縮短與電容的距離
RADJ外接電阻需要盡量靠近 RADJ引腳，并且就近接地

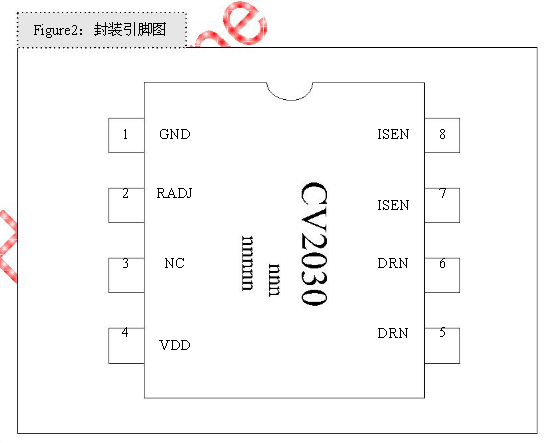

NC引腳建議連接到芯片地（PIN1），有條件時可用地線將 RADJ電阻環繞
DRN引腳（PIN5、PIN6）的敷銅面積盡量大，以提高芯片散熱
