廚房秤芯片方案SIC8833的技術應用

發布時間： 2024-08-16 瀏覽次數： 1100

廚房秤的主要用處是在烹飪和烘焙過程中精確測量食材的重量。它可以幫助廚師按照食譜要求準確配料，并控制食材的份量。此外，廚房秤也常用于家庭日常生活中，如衡量嬰兒奶粉的用量、監控飲食健康等。

廚房秤應用領域廣泛，不僅用于家庭廚房，還用于商業廚房、食品生產加工、實驗室等許多領域。它們被廣泛使用，以確保食譜的準確配料、食品生產的質量控制、研究實驗的精確性等。

廚房秤的產品結構主要包括以下部分：

傳感器：用于感知物體的重量，并將其轉化為電信號；

控制電路板：接收傳感器信號并通過芯片算法進行處理并輸送至顯示屏，并且帶有電源電路、顯示電路、控制電路等多個電路集成在pcb板上形成一個整體的控制電路板；

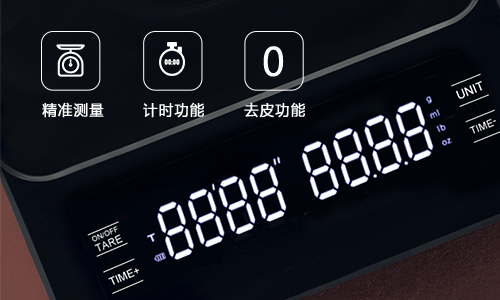

數字顯示屏：顯示物體的重量數據和量程，并且顯示電子秤當前狀態；

電池：作為電子秤的供電電源；

外殼和平臺：用于放置食材或其他物體的平臺，并保護內部組件。

這是一款5KG量程，0.1g分度值的廚房秤芯片方案，該方案主控芯片采用SIC8833 QFN32。它是一個帶24bitADC的8位RISC MCU，內置8k×16Bits的OTP程序存儲器，是一個同時帶有488字節數據存儲器（SRAM）的芯片。它是一個專應用于精度測量場景的芯片，具有上電復位（POR）、上電復位延遲定時器（典型值39ms）、低電壓復位（LVR）、8 bit定時器0，12位帶預分頻的定時/計數器2、看門狗定時器（3K WDT）等專用微控制器的特性。并且帶有24位雙向I/O口，自身搭載4×16 LCD驅動和7×8 LED驅動，內置溫度傳感器，1路UART等外設特性。電壓工作范圍DVDD為2.4V~5V；AVDD為2.4V~5V；有QFN32封裝。能夠滿足大部分的測量儀器的開發需求。

廚房秤芯片方案精確值可做到分度值0.1g的精準稱重,并帶有過載提示、自動歸零、去皮稱重、壓低報警等功能，工作電壓在2.4V~3.6V之間，滿足于廚房秤的電壓使用。同時廚房秤PCBA設計可支持四個單位顯示，分別為：g、lb、oz、ml；大大方便對于食材的計算。接下來一起來看看該廚房秤芯片方案參數。

廚房秤芯片方案的功能特征：

1、5kg量程，分度值：0.1g，滿足廚房稱重要求；

2、支持三個單位g、lb、oz、ml，通過單位鍵循環切換單位；

3、低壓報警，顯示屏顯示LO：表示電壓低，需用戶充電或者更換電池；

4、過載提示，顯示屏顯示Err：表示超載，物品重量超出量程；

5、采用SIC8833 QFN32芯片開發；

6、工作電壓:2.4V~3.6V；

7、按鍵說明：

OnOff/Tare開關機鍵，去皮鍵：關機后短按開機，開機后短按去皮，長按約3秒關機；

Unit單位鍵：開機歸零后，短按單位轉換；

8、整機重量標定操作：

開機全顯下按ON/OFF鍵（三短一長）進內碼，內碼穩定后短按ON/OFF鍵，閃爍2000G，放2000G砝碼，穩定后，閃爍5000G，放5000G砝碼，穩定后LCD顯示PASS，回到稱重模式。

廚房秤工作原理

秤重物品經由裝在機構上的重量傳感器，將重力轉換為電壓或電流的模擬訊號，經放大及濾波處理后由A/D處理器轉換為數字訊號，數字訊號由中央處理器(CPU)運算處理，而周邊所須要的功能及各種接口電路也和CPU連接應用，最后由顯示屏幕以數字方式顯示。
