智能藍牙脂肪秤方案采用測脂模塊、壓力傳感器、觸摸芯片、ADC芯片及主控芯片、藍牙芯片等主要元器件設計組合而成，實現觸摸按鍵及云端數據保存和APP連接、以及測量人體脂肪率及其他相關數據。今天來說下智能智能藍牙脂肪秤方案的主控芯片CSU18M91。

智能藍牙脂肪秤方案是以CSU18M91四電極測脂模塊做方案開發實現功能的。

CSU18M91，該芯片是四電極交流人體阻抗測量（BIM)模塊，并支持心率測量功能。心率測量功能提供心率值，配合APP SDK包可實現心率測量實時顯示。內嵌人體生物阻抗測量（BIM）專用芯片，支持4電極阻抗測量，自帶人體成份算法庫，提供人體脂肪率、肌肉率、水份率、基礎代謝率、內臟脂肪等級、蛋白質、骨鹽量、身體年齡、身體得分等多項參數。芯片包含人體阻抗測量模塊BIM、24bit Sigma-Delta ADC、8K×16位MTP程序存儲器、128字節EEPROM和896字節數據存儲器。
智能藍牙脂肪秤方案芯片CSU18M91的芯片特點：

31位雙向I/O口，其中部分PT2.1~PT2.4、PT3*、PT4*復用作LCD/LED口

13個具有喚醒功能的輸入口

2路UART，波特率最高支持115200bps

1路I2C從機，支持標準模式（100K bit/s)和快速模式（400K bit/s)

1路SPI，最高通信速率500KHz

1路蜂鳴器輸出，電流能力6mA

支持4×24、6*22的LCD驅動或4*14 LED驅動

低電壓比較功能（LVD)，可用做電源電壓比較和外部電壓比較

內置溫度傳感器

具有RTC功能，年、月、日、星期、小時、分、秒信息

應用場合

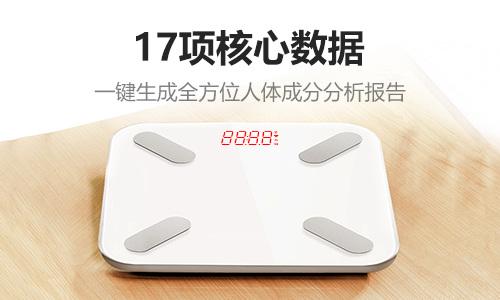

脂肪秤

心率脂肪秤
智能藍牙脂肪秤方案參數:

1、供電電源：4.5V

2、開機方式：上電開機，開機全顯示2-3秒，歸零。上稱開機，上稱開機后顯示重量

3、稱重單位：kg-lb-st:lb，默認kg

4、分度：0.1kg/0.2lb/0:1st:lb

5、最小顯示：<5kg重量顯示0.0

6、量程：180kg

7、超載：180kg+2kg，顯示Err

8、負重量：顯示0.0

9、關機時間：無重量變化，無按鍵操作，10秒左右關機

10、按鍵：UnitKey，短按單位轉換

11、標定方式：

1.顯示0.0時UnitKey鍵三短一長，進入內碼；

2.待內碼穩定后按一下UnitKey鍵，LCD閃爍50.0kg，此時放50KG砝碼；

3.穩定后LCD閃爍100.0kg，放100KG砝碼；

4.穩定后LCD閃爍150.0kg，放150KG砝碼；

5.穩定后LCD顯示PASS，表示標定成功。

12、脂肪稱重：

1.上稱稱重，重量鎖定后閃爍2次；

2.如果稱端跟APP藍牙有連接，顯示藍牙符號，跑o測電阻；如果稱端跟APP藍牙沒有連接，則只顯示重量；跑零顯示：o--oo--ooo--oooo；

3.測電阻出錯顯示Err2 2秒鐘后關機；

4.上傳重量和電阻到APP，APP端顯示脂肪等數據
