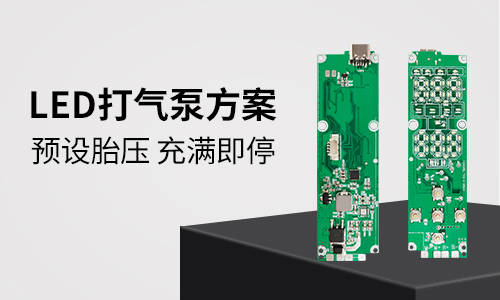

當前推出的車載充氣泵設計方案，是針對汽車輪胎充氣及胎壓監測等多功能于一體的PCBA方案。此方案不僅具備高精度的控制和測量能力，還采用了高集成度的芯片設計，支持三種壓力單位的轉換，并能適應多種類型產品的充氣需求。以下是關于車載充氣泵方案的具體細節：
充氣泵的工作機制：

充氣泵是由專門的氣體驅動裝置和相應的電子控制系統組合而成。其核心部分包括氣體驅動裝置、氣路系統和控制系統。氣體驅動裝置涵蓋了離心式或隔膜式氣體壓縮機、氣體管路、空氣過濾器以及真空泵等組件。當壓縮空氣流經氣體驅動裝置時，它會從進氣總管進入壓縮機，經過增壓后進入氣缸，在氣缸內被壓縮成高壓氣體。當氣缸內的壓力超出預設值時，壓縮機會暫停工作，待壓力降低后再次啟動。同時，控制系統會根據充氣管中的氣壓值來調整氣壓至設定值。如果氣壓低于設定值，控制系統會啟動氣泵工作，以提升氣壓至設定值。

充氣泵的工作流程：

當電動機啟動時，通過電磁離合器帶動氣泵內的活塞旋轉，從而吸入空氣。當活塞與氣缸之間形成一定的工作容積后，隨著電動機的旋轉，氣泵內的電機轉動軸會帶動活塞進行往復運動，將吸入的空氣壓縮成高壓氣體。

充氣泵方案的技術參數：

1. 工作電壓范圍：2.4V至3.6V

2. 測量范圍：3.0PSI至270.0PSI

3. 測量精度：在5-100PSI范圍內為±1PSI，100-200PSI范圍內為±2PSI，200PSI以上為±3PSI

4. 分辨率：0.1PSI（或0.05BAR, 5KPA, 0.05KG/CM2）

5. 測量點：高端為80PSI，低端為15PSI

6. 工作溫度范圍：-20℃至50℃

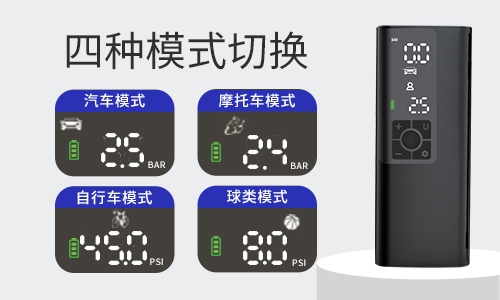

7. 可選單位：PSI、BAR、KPA、KG/CM2

8. 自動關機時間：20秒（在有壓力的情況下不會關機）

9. 背光時間：15秒

10. 按鍵功能包括：開機/單位轉換鍵、設置/增加鍵、設置/減少鍵

11. 低電提示：當電池電壓低于2.4V±0.1V時，會顯示電池符號

12. 充氣控制精度：在打氣設定停止后，氣壓下降小于1.5PSI

13. 工作電流：帶背光時小于5mA，不帶背光時小于1mA

14. 待機電流：1uA
關于充氣泵方案的芯片說明：

本方案采用的是SIC8833芯片，這是一款帶有24位ADC的8位RISC MCU，內部集成了8k×16位的OTP程序存儲器。該芯片不僅擁有高性能的RISC CPU和豐富的外設特性，還提供了多種指令周期選擇和模擬特性，如24位分辨率、內置PGA、電荷泵和穩壓器等。此外，它還具備多個I/O口、中斷和喚醒功能的輸入口，以及內置的溫度傳感器和低電壓檢測引腳等。
