電子秤是一種利用電子技術實現物體重量測量的設備。它是現代生活中不可缺少的日常用品之一。本文將從產品介紹、結構設計、工作原理、功能設計和特點優勢五個方面來介紹電子秤方案產品。
首先，電子秤方案的產品介紹。

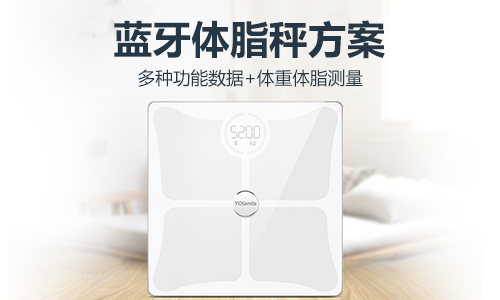

電子秤是一種便攜式的設備，由主體、顯示屏和稱量平臺組成。它廣泛應用于家庭、商店、市場等場合，可用于稱量食品、藥品和其他物品。它能準確地測量物體的重量，并以數字形式顯示在顯示屏上。

接下來，電子秤方案產品的結構設計。

電子秤采用堅固耐用的塑料外殼，內部包含電路板（由主控、電容、電阻和內嵌入電路的pcb板組成）、稱重傳感器和顯示器。秤盤采用不銹鋼材料制成，具有良好的耐腐蝕性和穩定性。整個結構設計緊湊，便于攜帶和使用。

然后，電子秤方案的工作原理。

電子秤的工作原理基于電阻應變原理，即當物體施加在秤盤上時，稱重傳感器會產生微小的形變。這些形變通過傳感器轉化為電信號，然后傳遞到電路板上進行處理。電路板經過計算和轉換后，將重量數據顯示在顯示屏上。

其次，電子秤方案功能設計。

開機方式：自動上秤開機,重量為5.0kg+0.1kg。

單位和顯示分度：支持兩個單位kg、Ib,對應的分度值為0.1kg、0.2lb、撥動開關改變單位。

稱重范圍：3.0kg~183.0kg

電壓電流：正常工作時，傳感器部分供電電壓2.3V,工作電流6mA,待機電流1uA,掃描電流200uA。

校準:三點校準，分別是50kg,100kg和150kg。

低電提示：當電池電壓低于2.4+0.1V時，LCD顯示"Lo",4秒后自動待機。

過載提示：當稱重值大于183.0kg時,LCD將會顯示"oL”。
自動待機時間：

鎖定重量后:10+1S;

不穩定關機:20+1S；

開機歸零后:10+1S;

歸零：開機全顯穩定后歸零;稱重狀態,重量小于3kg并且穩定后自動歸零;

濕度特性：芯片工作溫度為-40°C~85°C相對濕度:≤90%。

工作電壓：2.4V~3.6V供電

記憶范圍：3組記憶值,記憶范圍是0.3+-0.1kg

背光：開機或稱重背光亮起，稱重穩定或無操作10S背光滅

通訊方式：藍牙、WIFI、串口

APP通訊：米家、涂鴉、okok、樂輕、APP、小程序

最后，電子秤方案芯片介紹。

SIC8833是一個帶24bitADC的8位RISC MCU，內置8k×16位OTP程序存儲器。

高性能的RISC CPU：

8位單片機MCU

內置8k×16位程序存儲器OTP

488字節數據存儲器（SRAM）

只有43字指令

8級存儲堆棧

指令周期五檔可選

2MHz/1MHz/500KHz/250KHZ/125KHz，默認為500kHz。

外設特性：

24位雙向I/O口

1路蜂鳴器，可選擇PT2.7或PT2.3輸出

6個內部中斷(ADC、UART、TIMER0、TIMER2，RTC，LVD)，2個外部中斷

5個具有喚醒功能的輸入口

4×16 LCD,7×8 LED文章

1路輸入全差分24bit Sigma-Delta型ADC

內置1/2/4/8/16/32/64/128/256倍PGA

內置溫度傳感器

低電壓檢測（LVD）引腳

1路UART

內置比較器

低功耗特性：

MCU工作電流

—正常模式1.5mA 16MHz(工作電壓3V，指令周期500kHz)

—休眠模式下的電流小于1.5μA

封裝：QFN32

總結起來，電子秤是一種方便實用的測量工具，其產品介紹、結構設計、工作原理、功能設計都使其成為現代生活中不可或缺的設備之一。無論是在家庭使用還是商業場合，電子秤都能準確地幫助我們測量物體的重量，提供便利和準確性。
