汽車打氣泵pcba方案設計——西城微科

發布時間： 2023-12-07 瀏覽次數 ： 1309

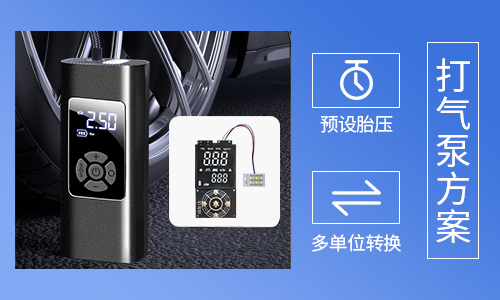

汽車打氣泵方案是一個支持多種模式打氣，并帶有LED照明和儲備電源的一個功能多樣性方案。它可以為汽車、電動車、自行車、籃球四種物品打氣，在使用時只需要選好相對應的打氣模式，便可以自動檢測胎壓并進行打氣，且當氣體充到車胎正常使用的氣壓值時，它就會自動停止充氣，具有充氣保護和過充過放保護功能。

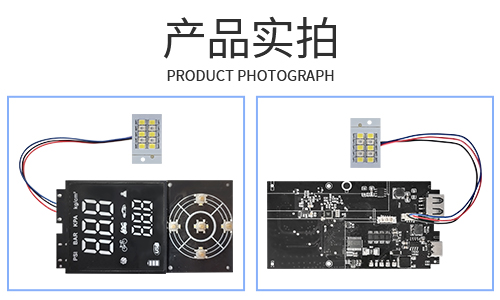

汽車打氣泵方案是一個由壓力傳感器、SOC芯片及電機設計的PCBA方案，具有小體積、智能數顯、預設胎壓、動態測量等功能。其方案設計原理是利用大氣壓原理，通過氣泵內部馬達的運轉達使氣泵工作。設計過程中，對于測量精度及控制的范圍需要精準到0.1bar的標準，這樣才能符合充氣泵打氣的精度要求。同時在溫度范圍和溫度補償中，SOC芯片需要達到-40~100的工作溫度要求，防止在低氣溫天氣中氣泵無法正常工作，這些都是除了其正常主要功能之外方案設計中還需要兼顧到的細節問題。

汽車打氣泵方案的具體功能如下：

充氣泵顯示方式：LED/LCD顯示，測量和設置同屏顯示。

測量單位：4個，循環切換順序PSI、KPA、Bar、Kg/cm2

測量范圍：

3~150PSI;2~1030KPA

2~10.30Bar;2~10.50Kg/cm2

設置范圍：

3~120PSI;2~825KPA

2~8.25Bar;2~8.45 Kg/cm2

測量精度：+1%F.S(+1.5PSI、+10KPA、+0.1Bar、+0.1Kg/cm2)。

控制精度：+1%F.S(+1.5PSI、+10KPA、+0.1Bar、+0.1Kg/cm2)

測量分辨率：0.5PSI、5KPA、0.05Bar、0.05Kg/cm2

設置分辨率：0.5PSI、5KPA、0.05Bar、0.05Kg/cm2

電機控制：MOS管、外接鎖定開關(充講關)

照明燈控制：12V限流，外接鎖定開關

記憶功能：掉電不丟失單位和設置值

溫度范圍：芯片工作范圍-30~70攝氏度

溫度補償：軟件溫度補償

充氣顯示：充氣過程中顯示胎內氣壓

充氣補償：充氣到預設值后補償0.2PSI

超量程：超過測量范圍，顯示Err

零點追蹤：軟件實時追蹤

按鍵：3個(SET、+、-)輕觸開關

汽車打氣泵選用芯片：SIC8833、SIC8632

智能科技發展太快，我們身邊很多的電子科技產品更新?lián)Q代也愈加頻繁，一個新產品與產品升級兩者間推出的時間差距越來越短，功能也在不斷迭加。除了技術的成熟還有一個原因是市場永遠在提出需求，所以工程師們?cè)谧龇桨冈O(shè)計就不斷地優化和完善更多的功能，滿足市場要求。
