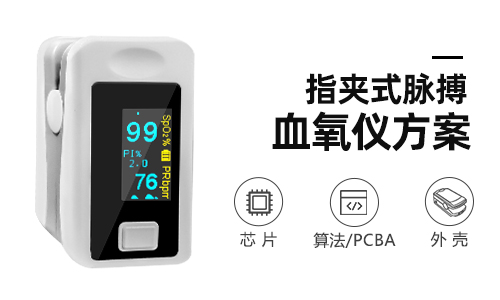

血氧儀是一款便攜無創指式測量人體動脈血氧飽和度SaO2值的裝置。其原理為通過依次驅動一個紅光LED(660nm)和一個紅外光LED(940nm)，血紅蛋白不帶氧分子的時候對660nm紅光的吸收比較強,而對940nm紅外光的吸收長度比較弱。血紅蛋白帶有氧分子的血紅細胞時對660nm紅光的吸收比較弱，對940nm紅外光的吸收比較強。在血氧測量時，還原血紅蛋白和帶有氧合血紅蛋白，通過檢測兩種對不同波長的光吸收的區別，所測出來的數據差就是測量血氧飽和度最基本的數據，之后通過算法計算出人體血氧數據，在顯示屏上展現。
一、血氧儀方案功能介紹

該血氧儀方案采用SIC8833芯片，封裝型號為QFN32，加上外圍輔助執行電路，通過單片機程序開發設計而成，最終血氧儀能夠實現如下功能：

(1)一鍵操作，即刻顯示檢測結果

(2)自動推出，無手指狀態自動關機

(3)數據保存，測量結束自動存儲數據并生產數據表記錄

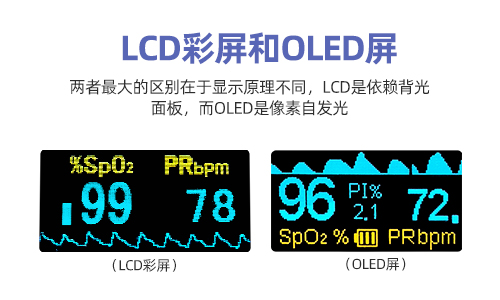

(4)TFT/LCD顯示，測量結果清晰可見
二、血氧儀方案SIC8833芯片介紹

SIC8833是一個帶24bitADC的8位RISC MCU，內置8k×16位OTP程序存儲器。

高性能的RISC CPU：

8位單片機MCU

內置8k×16位程序存儲器OTP

488字節數據存儲器（SRAM）

只有43字指令

8級存儲堆棧

指令周期五檔可選

2MHz/1MHz/500KHz/250KHZ/125KHz，默認為500kHz。

外設特性：

24位雙向I/O口

1路蜂鳴器，可選擇PT2.7或PT2.3輸出

6個內部中斷(ADC、UART、TIMER0、

TIMER2，RTC，LVD)，2個外部中斷

5個具有喚醒功能的輸入口

4×16 LCD,7×8 LED

1路輸入全差分24bit Sigma-Delta型ADC

內置1/2/4/8/16/32/64/128/256倍PGA

內置溫度傳感器

低電壓檢測（LVD）引腳

1路UART

內置比較器

低功耗特性：

MCU工作電流

—正常模式1.5mA 16MHz(工作電壓3V，

指令周期500kHz)

—休眠模式下的電流小于1.5μA

封裝：

QFN32
