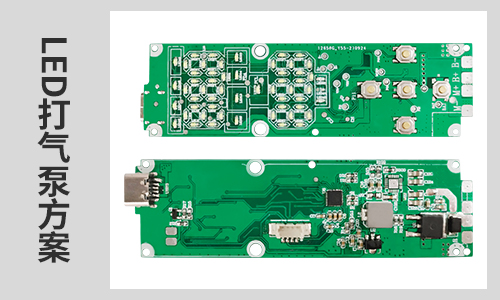

現如今開發設計的車載充氣泵方案是一款適用汽車輪胎充氣及監測胎壓等多功能一體的PCBA方案設計，它具有高精度控制和測量的特點，采用高集成芯片設計，支持三種壓力單位轉換及多種類型產品充氣。車載充氣泵方案具體功能參數如下：
充氣泵方案參數介紹
1、工作電壓：2.4~3.6V
2、測量范圍：3.0～270.0PSI
3、測量精度：(5-100PSI)±1PSI，100～200±2PSI,200PSI以上±3PSI
4、分辨率：0.1PSI(0.05BAR,5KPA,0.05KG/CM2)
5、測量點：高端用80PSI,低端用15PSI
6、工作溫度：-20℃-50℃
7、單位：PSI,BAR,KPA,KG/CM2
8、關機時間：20秒關機(有壓力不關機)
9、背光時間：15秒
10、按鍵功能：開機鍵/單位轉換鍵,設置鍵/加鍵,設置鍵/減鍵
11、低電：當電池電壓低于2.4±0.1V顯示電池符號
12、充氣控制精度：打氣設定停止后下降小于1.5PSI
13、工作電流：小于5mA（帶背光）；小于1mA（不開背光燈）
14、待機電流：1uA
充氣泵方案芯片介紹
SIC8833是一個帶24bitADC的8位RISC MCU，內置8k×16位OTP程序存儲器。
高性能的RISC CPU：
8位單片機MCU
內置8k×16位程序存儲器OTP
488字節數據存儲器（SRAM）
只有43字指令
8級存儲堆棧
指令周期五檔可選
2MHz/1MHz/500KHz/250KHZ/125KHz，默認為500kHz。
模擬特性：
24位分辨率
內置1/2/4/8/16/32/64/128/256倍PGA
內帶電荷泵
內帶穩壓器供傳感器和調制器
外設特性：
24位雙向I/O口
1路蜂鳴器，可選擇PT2.7或PT2.3輸出
6個內部中斷(ADC、UART、TIMER0、TIMER2，RTC，LVD)，2個外部中斷
5個具有喚醒功能的輸入口
4×16 LCD，7×8 LED（恒流驅動）
內置溫度傳感器
低電壓檢測（LVD）引腳
1路UART
內置比較器 |
