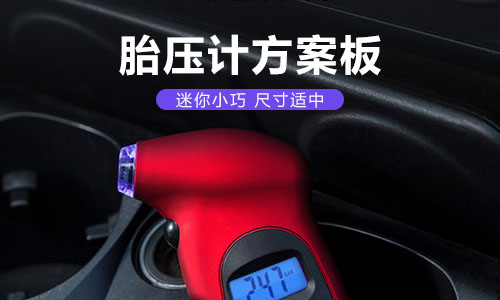

LCD胎壓計PCBA方案簡述
開機方式：氣壓檢測開機，按鍵開機

顯示方式：LCD顯示，測量和設置同屏顯示。

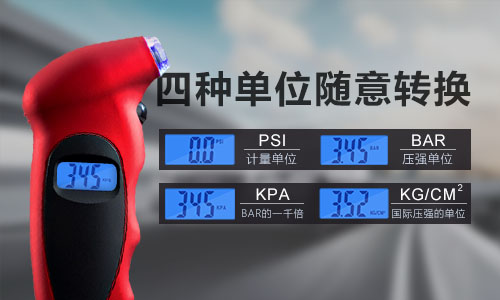

單位：4個，循環切換順序PSI、KPA、Bar、Kg/cm2

測量范圍：3.0~150.0PSI、20~1030KPA、0.2~10.30Bar;0.2~10.50Kg/cm2

測量精度：+1%F.S(+1.5PSI、+10KPA、+0.1Bar、+0.1Kg/cm2)。

分辨率：0.1PSI、1KPA、0.01Bar、0.01Kg/cm2

記憶功能：掉電不丟失單位和設置值

溫度范圍：-20~60℃

溫度補償：軟件溫度補償

充氣補償：軟件氣壓補償

超量程：超過測量范圍，顯示Err

零點追蹤：軟件實時追蹤

按鍵：1個輕觸開關
LCD胎壓計方案芯片介紹

SIC8632芯片是一個8位RISC架構的高性能單片機，集成了24Bit高精度ADC和LCD顯示模塊。常用測量系統的外圍器件，只需7個普通的電容即可。此款芯片實現了工作電壓（2.4~3.6V）范圍內任意把系統校準數據保存到OTP內。

高性能的RISC CPU：

8位單片機MCU

內置4K×16位一次性可編程存儲器（OTP ROM）

256字節數據存儲器（SRAM）

只有39條單字指令

8級存儲堆棧

振蕩器

內帶16MHz振蕩器

模擬特性

模數轉換器（ADC）

1路全差分模擬輸入

24位分辨率

內部集成的可編程增益放大器

ADC的輸出速率30Hz~3.9KHz

內帶電荷泵（2.6V 2.8V 3.0V 3.2 V）

內帶穩壓器供傳感器和調制器

內置溫度傳感器

專用微控制器的特性

上電復位（POR）

上電復位延遲定時器（39ms）

內帶低電壓復位（LVR）

Timer

8位可編程預分頻的8位的定時計數器

擴展型看門狗定時器（WDT）

可編程的時間范圍

外設特性

8位雙向I/O口

1路蜂鳴器輸出，可選擇PT2.7或PT2.3輸出，默認PT2.7口輸出

2個外部中斷

低電壓檢測（LVD）引腳（內部提供2.4V、2.5V、2.6V、2.7V、2.8V、3.6V電壓比較）

內置低電壓燒錄控制電路，最低2.5V可以自燒錄

低功耗特性

MCU工作電流

正常模式500uA 500KHz(工作電壓3.3V)

休眠模式下的電流小于2μA

CMOS技術

電壓工作范圍

DVDD 2.4V~3.6V

AVDD 2.4V~3.6V

封裝

QFN-32

應用場合

電子衡器

精密測量及控制系統
