非接觸式紅外額溫槍測溫儀解決方案

發布時間： 2022-08-24 瀏覽次數： 2110

非接觸式紅外額溫槍是一種利用現代傳感器測量技術、微電子技術等技術手段對被測對象進行溫度測量的新型儀器。當紅外額溫槍對準并靠近被測對象至數字接近式傳感器檢測的有效距離時，按下電源/測量鍵，并保持若干秒，則紅外額溫槍內部的紅外傳感器模塊就會進行溫度采集，并轉化為電信號，隨之將電信號轉換為數字信號，而后通過通信接口傳輸到單片機。單片機通過數字溫度傳感器采集當前環境溫度對傳輸的溫度數字信號進行相應溫度補償處理，并把修正后的溫度作為當前記錄編號存儲，同時判斷該溫度所處的LCD背光范圍，從而進行相應的背光顯示：（35.0-37.4℃）體溫正常綠色背光、（37.5-37.9℃）體溫偏高黃色背光、（38-42.9℃）體溫超高紅色背光，若體溫異常同時還會進行“嘀嘀嘀嘀嘀”報警，最后語音播報當前溫度。當超過30秒不使用，自動進入低功耗模式省電。

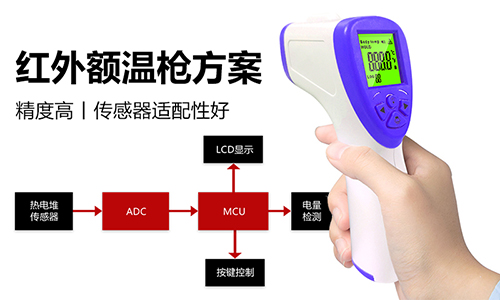

額溫槍方案硬件解析

本非接觸式紅外額溫槍方案由超低功耗、高安全性的MCU:ZHW3548、電源模塊、按鍵模塊、紅外傳感器模塊、溫度傳感器（模塊）、數字接近式傳感器模塊、環境溫度傳感器、語音模塊、喇叭及LCD顯示模塊組成。

額溫槍方案功能規格：

1)測量方式：非接觸式

2)測量距離：3~8CM

3)測量模式：

人體模式:32.0-42.9℃(89.6-109.3°F)

體表模式:0.0-99.9℃(32.0-211.9°F)

4)測量時間：1s

5)測量準確度：±0.2℃(35.0°-42.0℃);±0.3℃(其他范圍)

6)顯示分辨率:0.1°C或0.1°F

7)顯示單位：℃（攝氏度）與°F（華氏度）

8)支持32組儲存記憶

9)支持三色背光顯示

體溫正常綠色背光（35.0-37.4℃）

體溫偏高黃色背光（37.5-37.9℃）

體溫超高紅色背光（38-42.9℃）

10)支持電池低壓顯示

11)支持語音播報

12)支持自動關機省電
