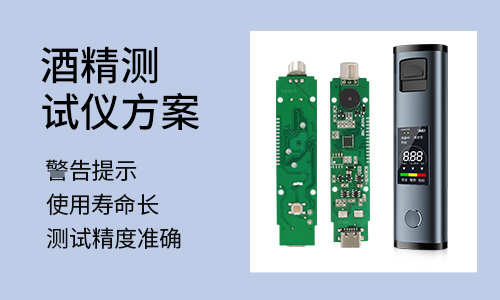

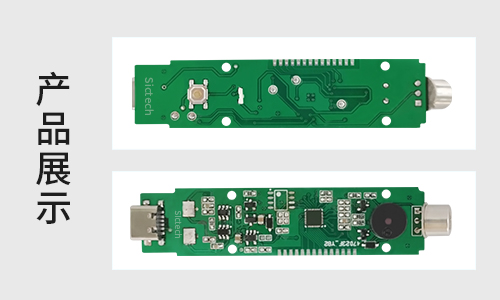

據統計全球大概有百分之五十的車禍與飲酒有關，而想加大對酒后駕駛的懲罰力度，首先要解決的就是如何高效的測量人身體的酒精含量，酒精測試儀應運而生。以下是方案商開發的一款酒精測試儀PCBA方案。
酒精測試儀工作原理：

當氣體傳感器探測不到酒精時，加在A的第5管腳電平為低電平，當氣體傳感器探測到酒精時，其內阻變低，從而使A的5管腳電平變高。A為顯示推推器，它有10個輸出端，每個輸出端可以驅動一個發光二極管，顯示推動器A根據第5腳電平高低來確定依次點亮發光二極管的級數，酒精含量越高則點亮二級管的級數越大。上面5個發光二極管為紅色，表示超過安全水平。下面5個發光二極管為綠色，表示安全水平，酒精含量不超過0.05%。

功能介紹

1.開機：按鍵長按2秒開機，蜂鳴器“嘀”一聲，LCD全顯1秒。

2.預熱：蜂鳴器“嘀”一聲，開始10秒預熱，同時顯示①預熱標志②電池電量③傳感器壽命指示標志④10秒倒計時顯示⑤圓弧。

3.測量：蜂鳴器“嘀”一聲，開始10秒測量，同時顯示①吹氣標志②電池電量③傳感器壽命指示標志④10秒倒計時顯示⑤圓弧。

4.結果：蜂鳴器“嘀”一聲，開始10秒結果顯示，同時顯示①結果標志②電池電量③傳感器壽命指示標志④測量數值及單位⑤圓弧⑥警告級別標志，結果超出范圍時蜂鳴器“嘀嘀嘀”連續告警；此狀態下長按按鍵2秒進入歷史記錄顯示。

5.歷史記錄：蜂鳴器“嘀”一聲，顯示記錄編號1秒（1~50），然后顯示歷史記錄及單位9秒，同時顯示①結果標志②電池電量③傳感器壽命指示標志④警告級別標志；此狀態下，短按按鍵記錄編號循環遞增，并重新開始顯示計時；此狀態下不顯示數值周圍的圓弧。

6.關機：蜂鳴器“嘀”一聲，顯示傳感器壽命指示標志1秒后，息屏關機。


傳感器壽命指示標志

1.測試次數≤500時，綠色

2.測試次數＞500且≤1000時，黃色

3.測試次數＞1000時，紅色

4.測試次數＞2000時，紅色閃爍

5.測試次數＞2500時，直接跳到【關機】

電池電量

1.電池電壓≥3.7V時，電池標志全格顯示

2.電池電壓3.3V~3.6V時，電池標志半格顯示

3.電池電壓3.2V時，電池標志空格顯示

4.電池電壓3.1V時，電池標志空格閃爍顯示

5.電池電壓3.0V時，電池標志空格閃爍顯示，直接跳到【關機】


警告級別標志

1.測量結果＜0.15mg/L時，顯示綠色標志（安全）

2.測量結果≥0.15mg/L且＜0.25mg/L時，顯示黃色標志（警告）

3.測量結果≥0.25mg/L時，顯示紅色標志（危險）
