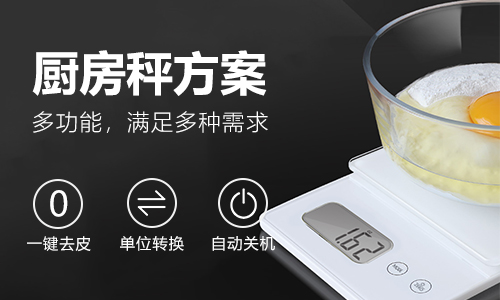

針對高精度電子秤的市場匱乏，我司開發了一款5KG量程，0.1g分度值的廚房電子秤，該方案主控芯片采用SIC8833 QFN32，是一個8位RISC架構的高性能單片機，集成了24Bit高精度ADC和LCD/LED顯示模塊，接下來一起來看看該電子秤方案參數。
一、 設計說明

1、 采用SIC8833芯片開發；

2、 自動調零 和 2 段自動標定。

3、 USB 充電功能 （3V 供電時無此功能）

二、 主要特性/技術指標

1、 量程：5KG

2、 分度值： 0.1g

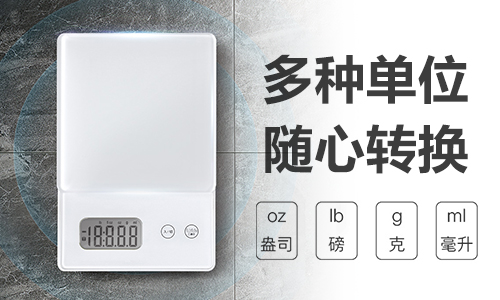

3、 單位及模式轉換：

模式轉換：按 MODE 鍵，重量模式→水體積模式→牛奶體積模式，順序轉換。

單位轉換：按 UNIT 鍵，公制→英制，順序轉換。

4、 即公制模式下，按 MODE 鍵 g→ml（水）→ml(牛奶)，順序轉換；

5、 英制模式下，按 MODE 鍵 lb:oz→floz(水) →floz（牛奶）。
三、 軟件操作與提示

1、按鍵說明：

1） ON/OFF/zero 鍵：開/關機/清零/去皮鍵，按此鍵實現開機或者長按關機功能，開機后。

當重量大于 200g 時，按鍵為去皮功能，顯示符號“T”，否則為清零功能，顯示符號“o”。

2） MODE 鍵：模式轉換鍵，實現重量模式→水體積模式→牛奶體積模式之間的轉換。

3） UNIT 鍵：單位轉換鍵，實現公制→英制單位轉換。

四、 功能操作

1、 稱重操作：

關機狀態下，按一次 ON/OFF/zero 鍵，秤即開機顯示，進入掃零點狀態，此時等待約 3 秒（具體時間視秤盤穩定程度），掃零成功顯示相應單位界面。此時方可以加載重量稱重。

2、 模式及單位轉換功能：

稱重模式下，按 MODE 按鍵，重量模式→水體積模式→牛奶體積模式之間的轉換。

3、 清零/去皮操作：

清零/去皮以 200g 為分界點，開機歸零后，先往秤盤加載一較小重量，如 64g，穩定后按ON/OFF/zero 鍵，則清零功能生效；加載 1000g，穩定后按 ON/OFF/zero 鍵，則去皮功能生效，去皮功能生效時，若再次按 ON/OFF/zero 鍵，則可查看原值。

4、 標定操作：

關機狀態下先按住 mode 鍵，然后按 ON/OFF/zero 開機，松開一次 ON/OFF/zero 鍵再按住 ON/OFF/zero 鍵，進入標定模式。顯示 “C-X”，X 表示剩余標定次數。 松開 ON/OFF/zero 鍵，秤體先自動掃零，并顯示內碼。當零點穩定之后，自動開始第一段標定，顯示。加載 2000g，顯示動態內碼值，穩定后進入第二段標定，顯示加載 5000g，顯示動態內碼值，穩定后標定完成短時顯示“F”，然后自動檢測當前砝碼重量。

五、 錯誤提示符：

（1） 、LO：表示電壓低；

（2） 、Err：表示超載。
