sictech分享：電子額溫槍方案芯片開發

發布時間： 2021-12-03 瀏覽次數： 2451

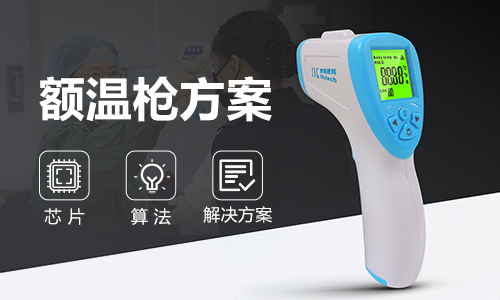

額溫槍由熱電堆式紅外傳感器，測溫芯片，pcba板，液晶顯示屏及外売組成，其成品開機后無需操作，可實現自動測溫并記錄，記錄次數32次，并且響應速度快，附帶高溫報警功能，同時帶有語音提示功能，支持多國語言（調整定制），匹配市面上大多數紅外距離傳感器，測溫距離遠。

一、額溫槍方案功能規格：

測量模式：非接觸式紅外測溫

測量范圍：32.0℃～42.9 ℃

顯示精度：0.1℃

報警方式：燈光+蜂鳴器

語音播報：有

記憶功能：32次

響應時間：<0.2s

檢測精度：±2℃

使用環境溫度：10～40 ℃ / 50～104℉

顯示單位：℃ / ℉

二、額溫槍方案特點：

1、LED屏幕顯示；

2、語音播報系統；

3、自動測量溫度。

三、額溫槍方案芯片介紹：

ZHW3548是一個 8 位 CMOS 單芯片 MCU，內置 8K*16bits 一次性可編程 OTP ROM （只能分為 4K 和 4K 兩次使用），內置 256*8bits 數據存儲器 SRAM，一個帶有 1 路全差分模擬信號輸入的 24 位 ADC，低噪聲放大器及 4*16 的 LCD 驅動，內置 UART 串口通信模塊，內置低電壓燒錄控制電路，最低 2.5V 可以自燒錄。其特點如下：

8 位單片機 MCU，39 條單字指令，8 級存儲堆棧

超低功耗：正常模式下 500μA（@500KHz，3.3V），休眠模式下電流小于 2μA

8K*16bits OTP ROM（能分為 4K 和 4K 兩次使用）

256*8bits SRAM

UART 串口通信

內置 16MHz 振蕩器

外部 32768Hz 晶振（RTC）、4MHz~16MHz 晶振

1 路全差分模擬輸入的 24 位 ADC，內部集成可編程增益放大器，ADC 的輸出速率30Hz~3.9KHz

內置電荷泵、內置穩壓器供傳感器和調制器、內置溫度傳感器

8 位可編程預分頻的 8 位定時計數器

看門狗定時器 WDT

14 位雙向 I/O 口，1 路蜂鳴器輸出，可選擇 PT27 或 PT23 輸出，默認 PT27 口輸出

4*16 的 LCD 驅動

上電復位、低電壓復位，低電壓檢測

2 個外部中斷

內置低電壓燒錄控制電路，最低 2.5V 可以自燒錄

封裝形式：LQFP48
