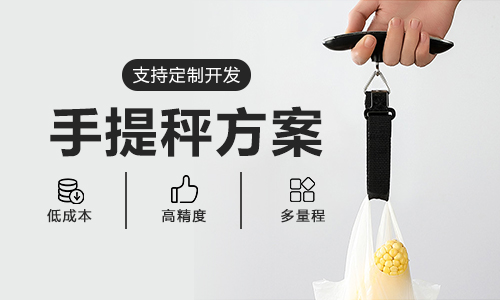

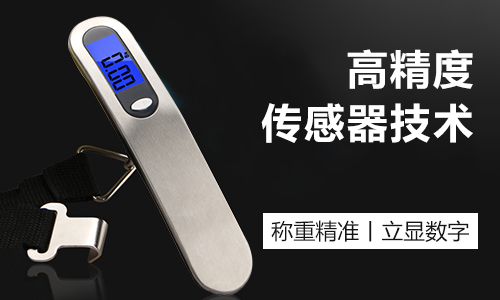

手提電子秤方案功能介紹
1、工作電壓：2.4V~3.6V
2、存儲器：省外部24C02存儲器
3、最大稱重：50KG
4、分度值：0.01KG
5、單位轉換：KG / LB / oz
6、低電壓顯示：“LO”
7、背光：可帶背光
8、蜂鳴器：可帶蜂鳴器輸出
9、關機電流：1uA
手提秤芯片規格簡述
1、高性能的 RISC CPU
8 位單片機 MCU
內置 4K×16 位一次性可編程存儲器（OTP ROM）
256 字節數據存儲器（SRAM）
只有 39 條單字指令8 級存儲堆棧振蕩器
2、內帶 16MHz 振蕩器
外部 32768Hz 晶振(RTC)、4MHz~16MHz 晶 振
3、模擬特性
模數轉換器（ADC）
-1 路全差分模擬輸入
-24 位分辨率
-內部集成的可編程增益放大器
ADC 的輸出速率 30Hz~3.9KHz
內帶電荷泵（2.6V 2.8V 3.0V 3.2 V） 內帶穩壓器供傳感器和調制器
內置溫度傳感器
4、專用微控制器的特性
上電復位（POR）
上電復位延遲定時器（39ms）
內帶低電壓復位（LVR） Timer
-8 位可編程預分頻的 8 位的定時計數器
擴展型看門狗定時器（WDT）
-可編程的時間范圍
5、外設特性
14 位雙向 I/O 口
1 路蜂鳴器輸出，可選擇 PT2.7 或 PT2.3 輸
出，默認 PT2.7 口輸出
4×14 的 LCD 驅動
-可選擇內部晶振或 WDT 晶振作為時鐘源
-可選擇兩種不同的 LCD 驅動波形
-可選擇不同的偏置電壓產生方式
2 個外部中斷
低電壓檢測（LVD）引腳（內部提供 2.4V、2.5V、2.6V、2.7V、2.8V、3.6V 電壓比較）
內置低電壓燒錄控制電路，最低 2.5V 可以自燒錄
6、低功耗特性
MCU 工作電流
-正常模式 500uA@500KHz (工作電壓3.3V)
-休眠模式下的電流小于 2μA
CMOS 技術
7、電壓工作范圍
-DVDD 2.4V~3.6V
-AVDD 2.4V~3.6V
8、封裝
38-PIN dice
9、應用場合
電子衡器
精密測量及控制系統
我司配合客戶特定要求開發電子人體秤、廚房秤、口袋秤(含高精度)、脂肪秤等方案。方案和模組多用途、多規格、多品種，可完全滿足各種客戶的特定要求。方案采用高精度芯片設計，低電壓、低功耗，生產簡便，性能穩定，良品率高。
