方案開發，做一個額溫槍的芯片方案設計

發布時間： 2021-09-28 瀏覽次數： 2362

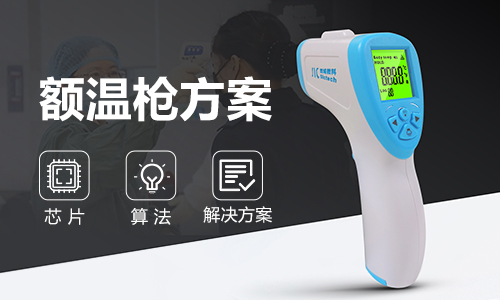

額溫槍是對人體表皮溫度測試的工具，他的使用一般在常溫條件下使用，但由于全球部分地區受季節或者地域的限制，他的環境溫度很極端，這會導致額溫槍的測溫不準或者直接就報警，從開發方案商的角度來判斷是可以盡量去優化，或者建議額溫槍的用戶在室內使用。我司也遇到這種情況，之后是成立專項組，安排工程師對額溫槍的算法進行優化，解決了額溫槍在0~50℃的環境溫度下測人體溫度正常。接下來我們一起了解下我們開發的額溫槍方案主控芯片SIC8P3538的功能。

1、概述

SIC8P3538 是一個 8 位 CMOS 單芯片 MCU，內置 8K×16bits 一次性可編程 OTP ROM（只能分為 4K 和 4K 兩次使用），內置 256×8bits 數據存儲器 SRAM，一個帶有 1 路全差分模擬信號輸入的 24 位 ADC，低噪聲放大器及 4×16 的 LCD 驅動，內置 UART 串口通信模塊，內置低電壓燒錄控制電路，最低 2.5V 可以自燒錄。其特點如下：

8 位單片機 MCU，39 條單字指令，8 級存儲堆棧

超低功耗：正常模式下 500μA（@500KHz，3.3V），休眠模式下電流小于 2μA

8K×16bits OTP ROM（能分為 4K 和 4K 兩次使用）

256×8bits SRAM

UART 串口通信

內置 16MHz 振蕩器

外部 32768Hz 晶振（RTC）、4MHz~16MHz 晶振

1 路全差分模擬輸入的 24 位 ADC，內部集成可編程增益放大器，ADC 的輸出速率30Hz~3.9KHz

內置電荷泵、內置穩壓器供傳感器和調制器、內置溫度傳感器

8 位可編程預分頻的 8 位定時計數器

看門狗定時器 WDT

14 位雙向 I/O 口，1 路蜂鳴器輸出，可選擇 PT27 或 PT23 輸出，默認 PT27 口輸出

4×16 的 LCD 驅動

上電復位、低電壓復位，低電壓檢測

2 個外部中斷

內置低電壓燒錄控制電路，最低 2.5V 可以自燒錄

封裝形式：軟封

額溫槍一站式解決方案：可根據客戶需求自定義需求開發方案。提供完整的生產作業指導。聯合pcba加工廠提供完整pcba。聯合完整供應鏈為客戶提供一站式配套模具和屏顯。
