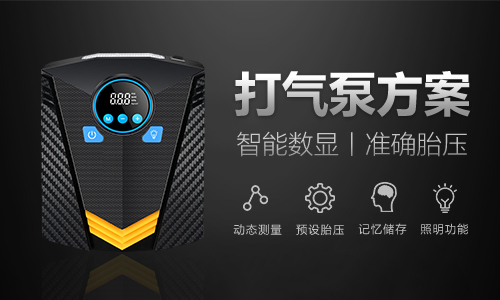

打氣泵，是作為汽車輪胎或者氣球類儲氣物品的充氣設備。并且能夠根據輪胎內的氣壓做自主判斷是否要充氣，相比傳統的打氣筒，電子打氣泵充氣速度更快，客戶選擇更傾向于電子打氣筒，畢竟大熱天的不會用傳統的打氣筒磨蹭個二十多分鐘去打一個輪胎，而電子打氣泵頂多幾分鐘就完成對輪胎的充氣工作。
今天西城微就來分享下關于打氣泵方案的功能設計及芯片參數。

打氣泵的功能參數設計：

顯示方式：LED/LCD顯示，測量和設置同屏顯示。

單位：4個，循環切換順序PSI、KPA、 Bar、 Kg/cm2

測量范圍：

3.0 ~ 150.0PSI; 20 ~ 1030KPA

0.2 ~ 10.30Bar; 0.2 ~ 10.50Kg/cm2

設置范圍：

3 ~ 120PSI; 20 ~ 825KPA

0.2 ~ 8.25Bar; 0.2 ~ 10.50 Kg/cm2

測量精度：+1% F.S(+1.5PSI、+10KPA、+0.1Bar、 +0.1Kg/cm2)。

控制精度：+1% F.S(+1.5PSI、+10KPA、+0.1Bar、 +0.1Kg/cm2)

測量分辨率：0.5PSI、5KPA、0.05Bar、 0.05Kg/cm2

設置分辨率：0.5PSI、5KPA、 0.05Bar、 0.05Kg/cm2

電機控制：MOS管、外接鎖定開關(充講關)

照明燈控制：12V限流，外接鎖定開關

記憶功能：掉電不丟失單位和設置值

溫度范圍：芯片工作范圍-10~ 60℃

溫度補償：軟件溫度補償

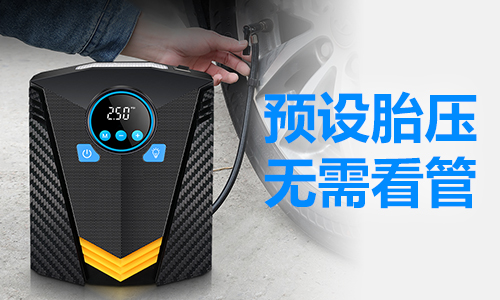

充氣顯示：充氣過程中顯示胎內氣壓

充氣補償：充氣到預設值后補償0.2PSI

超量程：超過測量范圍，顯示Err

零點追蹤：軟件實時追蹤

按鍵：3個(SET、+、-)輕觸開關

充氣泵功能特征：

高精度控制與測量

故障報警，自動斷電保護

LCD/LED數碼管數字顯示

全自動控制和安全保護功能

智能氣壓感應開機,提高可靠性和壽命

三種壓力單位任意切換: PSI, BAR, KPA

測量與控制精度高，受環境溫度的影響小

采用高集成設計，LCD/LED 數碼管數字顯示

打氣泵芯片CS1270的功能參數：

1-20kg可配置稱重范圍，可配置兩端或三端標定，稱重精度為1g

1路IIC模塊通訊接口

1路SPI通訊接口，最高支持速率500KHz

1路UART模塊通訊接口

VDD電壓工作范圍2.4V-3.6V

MCU工作電流--正常模式1.6mA
