氣壓儀器方案，車載充氣泵芯片CSU18MB86

發布時間： 2021-08-03 瀏覽次數： 2663

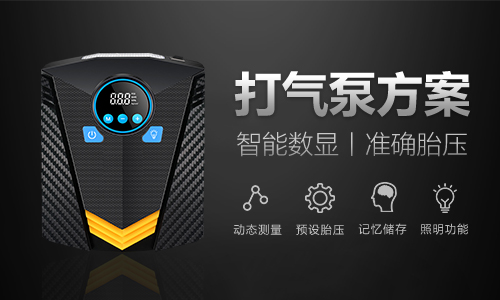

汽車輪胎打氣泵方案功能介紹：

顯示方式：LED顯示，測量和設置同屏顯示。

單位：4個，循環切換順序PSI、KPA、 Bar、 Kg/cm2

測量范圍：

3.0 ~ 150.0PSI; 20 ~ 1030KPA

0.2 ~ 10.30Bar; 0.2 ~ 10.50Kg/cm2

設置范圍：

3 ~ 120PSI; 20 ~ 825KPA

0.2 ~ 8.25Bar; 0.2 ~ 10.50 Kg/cm2

測量精度：+1% F.S(+1.5PSI、+10KPA、+0.1Bar、 +0.1Kg/cm2)。

控制精度：+1% F.S(+1.5PSI、+10KPA、+0.1Bar、 +0.1Kg/cm2)

測量分辨率：0.5PSI、5KPA、0.05Bar、 0.05Kg/cm2

設置分辨率：0.5PSI、5KPA、 0.05Bar、 0.05Kg/cm2

電機控制：MOS管、外接鎖定開關(充講關)

照明燈控制：12V限流，外接鎖定開關

記憶功能：掉電不丟失單位和設置值

溫度范圍：芯片工作范圍-10~ 60℃

溫度補償：軟件溫度補償

充氣顯示：充氣過程中顯示胎內氣壓

充氣補償：充氣到預設值后補償0.2PSI

超量程：超過測量范圍，顯示Err

零點追蹤：軟件實時追蹤

按鍵：3個(SET、 +、-)輕觸開關

汽車輪胎充氣泵方案芯片介紹：

CSU18MB86芯片是一個8位RISC架構的高性能單片機，集成了24Bit高精度ADC和LCD顯示模塊。內部集成8k*16Bits的MTP程序存儲器。

高性能的RISC CPU：

8位單片機MCU

內置8K×16位MTP可編程存儲器（燒錄次數不低于1000次）

488字節數據存儲器（SRAM）

只有43條單字指令

8級存儲堆棧

模擬特性：

24位分辨率

內部集成的可編程增益放大器

ADC的輸出速率可選：30Hz/60Hz/120Hz/240Hz/480Hz/960Hz/1920Hz/3480Hz

內帶電荷泵

內帶穩壓器供傳感器和調制器

專用微控制器的特性：

上電復位（POR）

上電復位延遲定時器（39ms）

內帶低電壓復位（LVR）

定時器0

-可編程預分頻的8位的定時器

定時/計數器1

-可編程預分頻的8位的分頻器

看門狗定時器（3K WDT）

外設特性：

15位雙向I/O口

內置10位SAR ADC

8*7的LED驅動

恒流驅動LED

2個外部中斷

具有RTC功能，可以顯示年、月、日、星期、小時、分、秒

Uart波特率
