廚房秤PCBA方案開發CS1233芯片_深圳市西城微科電子有限公司

發布時間： 2021-06-29 瀏覽次數： 2530

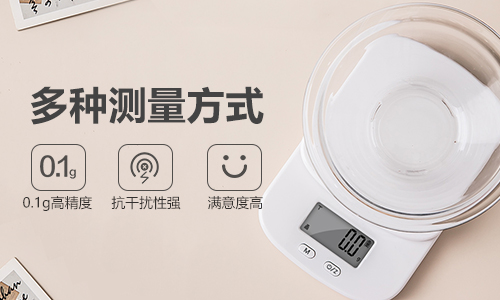

廚房秤方案

產品簡介：

CS1233內置一個ADC信號鏈和一個Sigma-delta ADC 及數字濾波器Digital Filter；其中，ADC信號鏈包含輸入MUXP/MUXN，可編程低噪聲增益放大器(PGA)；MUXP/MUXN分別具有8輸入通道，包括5個外部模擬輸入通道和3個內部輸入通道；MUXP/MUXN之后有電平移位模塊LVSHIFT，可以對地軌附近的輸入信號移位后送入PGA；

此外，CS1233還具有可調電流源IDAC1/0，可以調節輸入信號的共模電壓或補償失調電壓。PGA和ADC具有多種增益選擇，數字濾波器可配置為多種輸出速率。

芯片特點：

支持單端輸入

支持多達5 路輸入、可組成多個差分輸入對

支持輸入電平移位功能

PGA

-- 1/2/4/8/16/32/64/128 倍可選增益

-- 高達100Mohm 的等效輸入阻抗

ADC

-- 24 bit 分辨率

-- 輸出速率10/20/40/80/160/320/640/1280Hz 8 檔可選

有效位：2.35V 參考、40Hz 速率、128 倍增益下19.5bits 有效位

LDO 及內部參考電壓（TBD）

-- 自帶LDO，輸出2.35/2.45/2.8/3.0V 可選，30ppm/℃，精度±1%

-- 自帶低漂移基準，內部參考電壓1.225V 可選，30ppm/℃，精度±1%

支持性能、普通、低功耗、休眠模式

支持電壓測量、溫度測量、手動測量模式，單命令切換

低漂移片上時鐘

三線串行通訊

應用場合：

橋式傳感器

四角平衡稱重

壓力檢測

工業控制

化學分析
