沒什么比免費更好了，即便是PCB軟件。不能說更貴的軟件就比免費的軟件更好。在這篇文章中，我們將一起來看一看一些過去流行過的，現在還時不時會有更新的PCB設計平臺。首先明確一個標準，我們下面選擇的軟件都是在近兩年內有過至少一次更新的軟件。

ZentiPCB

我們榜單上的第一個是來自Mirko Bruno Sortini的ZentiPCB平臺，該平臺提供了一系列的免費軟件以幫助用戶設計自己的PCB。ZentiCapture允許用戶快速而輕松地使用功能簡單的工具集設計原理圖，其允許用戶通過正交鎖定和引腳捕捉來放置部件（組件符號）。一旦原理圖（以圖表的形式）完成后，它們就可以移植到ZentiPCb上面。

ZentiPCB是一個基于CAD的程序，其允許用戶導入網表文件和使其圖表可視化。布局編輯器提供了使用游標直接從庫導入組件的功能，根據需求的不同支持單面和雙面板。

TinyCAD

TinyCAD來自SourceForge用戶beischer、don_lucas和mattpyne。不要因?yàn)檫@款軟件的名字而低估了這款軟件。這款軟件提供了PCB設計和布線設計的全部功能。這款軟件包含了42個庫，共755個符號，其中包括數字邏輯門電路、機電元件甚至微控制器。而且其中的每個元件都可以進行編輯，用戶甚至還能在其中添加自己的元件符號。TinyCAD支持多種網表格式（Eagle SCR， PADS-PCB， XML等），也可以生成SPICE網表。

CometCAD

CometCAD是另一個免費軟件平臺的絕佳案例，其提供了一個電子電路原理圖編輯器和一個PCB布線編輯器。只是這款軟件只支持Windows平臺。CometCAD電子電路原理圖編輯器支持多頁原理圖、符號旋轉，零件清單和網表原理圖輸出。PCB布線編輯器則提供了前面所提到的幾乎所有功能（元件庫、雙面PCB等），另外還具有輸出CAM文件的功能，同時還能用它能設計矩形多PCB板。

BSch3V

那些不想要不必要的功能，只需要最基本功能的人可以試一試Suigyodo的BSch3V原理圖捕捉包（其中BSch表示Basic Schematic基本原理圖）。其中的PCB編輯器允許用戶設計單層、雙層、甚至四層的PCB板，設計面積為30平方毫米。它還具有一個組件庫，組件列表生成器和一個網表生成器。用戶還可以使用其它兩個軟件來強化BSch3V的功能，包括SmdICpad（用于得到QFP， PLCC， SOP數據）和POLYGON（放置銅的區域）。

Designer

PCWeb的Designer是網絡上功能最豐富的編輯器之一，而且還可以免費使用。該軟件有一個令人印象深刻的工具陣容，包含了Schematic Capture（放置組件、布線/網絡、注釋等），PCB（放置組件，布線、設計規則檢查等）和Part Editor（創建/定義組件，增加符號等），另外其還包含了BOM表功能，BOM管理器集成了Digi-Key，允許用戶為其PCB上每一個單獨的組件分配一個編號，該編號將通過BOM表展現出來，以方便進行采購。這款軟件是一款有利于高效生產的軟件。

Fritzing

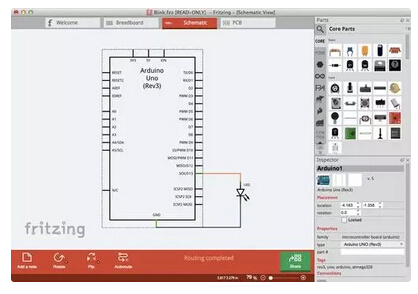

Fritzing平臺不僅僅是一個簡單的PCB編輯器，而其目的是為創客和駭客真正能夠?qū)嶋H創造自己的設計。其設計的目的是為了用戶能夠?qū)崿F(xiàn)自己基于Arduino微控制器的設計和創造能用于生產的PCB布線。一旦用戶再面包板上設計出了一個實際的電路，然后其可以被轉移到編輯器中，其中包含三個不同的項目視角。面包板視角允許用戶在虛擬的面包板上拖拉安置虛擬的電子組件。原理圖視角則是原理圖的正式表達形式，是虛擬面包板上的電路的對應，但用戶也可以根據需要進行編輯。最后，PCB視角允許用戶將組件放置在虛擬的印刷電路板上，然后就可以用于生產了。

KiCAD

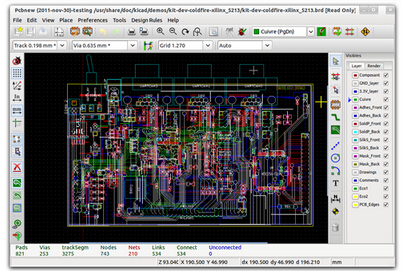

互聯網上最受歡迎的一個PCB免費編輯器可以說是KiCAD，這是一款和上述的Fritzing相似的EDA工具。這款軟件在設計過程的每個階段都提供了虛擬環境的功能。其中包括的組件有Eeschema（原理圖編輯器）、Pcbnew（印刷電路板編輯器）、Gerbview（Gerber文件查看器）和Cvpcb（用于組件關聯路徑選擇器）。另外其中還內置一個BOM管理器，允許用戶能夠標記物料清單和方便地計算成本。

DesignSpark

DesignSpark的PCB平臺是另一個得到了廣泛使用的EDA應用的PCB編輯工具。和前面提到的兩個工具類似的，DesignSpark PCB提供了原理圖編輯的功能，而PCB Wizard則用來完善原理圖，Autorouter則能完成組件之間的自動布線。但是該軟件確實有一些需要注意的地方，如這款軟件非常吃資源，如果項目沒有存在同一臺計算機上就可能出現問題，另外有的功能必須要用戶注冊了之后才能解鎖，而最糟糕的是這款軟件還會顯示廣告。

gEDA

盡管事實上大部分的PCB軟件都運行在基于Windows的計算機上，但也有一些是專為Linux用戶設計的，包括Ales Hvezda的gEDA項目，其提供了一個協作的開源的EDA工具。協作的部分是指互相協作的開發者的不斷努力開發和更新gEDA工具包，其中包括gEDA的原理圖捕捉和網表平臺的電路設計，PCB布局設計和優化，以及Icarus Verilog（一種用于模擬電子系統的硬件描述語言）。另外其還包括ngspice/ngucap SPICE/模擬仿真器、gerbv Gerber查看器和GTKWave數字波形查看器。

Osmand PCB

一款面向Mac的PCB編輯器來自O(shè)smand PCB，其允許用戶做幾乎任何尺寸、任何形狀的PCB設計，而且還能想做多少層就做多少層。該軟件可以設計低至10納米空間分辨率的布線和任意角度的布線，并且支持英制和公制單位。Osmand還允許用戶對組件進行移動和重新定位，連接/布線/修改路徑，和使用其包含的庫來設計PCB標簽。這款軟件還支持Lua語言的腳本支持，可以生成Gerber （RS-274X） 文件和Excellon演示文件。這對于一款免費的軟件來說堪稱配置豪華。
