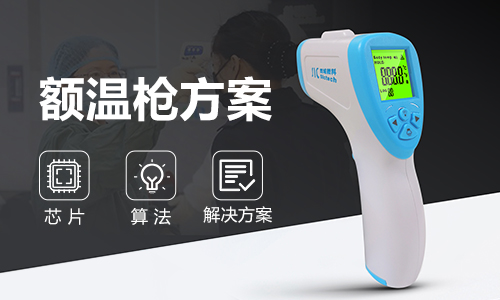

額溫槍（測溫儀）解決方案開發

發布時間： 2020-04-13 瀏覽次數： 3548

額溫槍是一種能夠精準測量人體溫度的的醫療設備，主要是通過人體的幾個部位來測量，如測量耳朵溫度、測量額頭溫度。這幾個部位是直接反應人身體因為疾病出現的發燒發熱的現象，額溫槍是在距離患者3到10cm進行測量，不會直接接觸患者，從而杜絕病毒或者細菌類傳播的疾病。它的基本原理也很簡單：當物體的溫度高于“絕對零度”，即-273℃時，物體會向外輻射紅外線。使用紅外線探頭獲得不同物體的紅外光線強度，經過放大電路和模數轉化電路，即可將溫度數據顯示在液晶顯示器上。

一、紅外體溫槍方案功能規格：

測量方式：非接觸式

測溫范圍：前額:32-43表面溫度0-60

測量精度：±0.2C

測量時間：≤1秒

測量距離：1-10CM

測量方法：紅外線測量

發射率：0.95

紅外波長：5-14um

按鍵：開關機/記憶，start

功能：高溫報警，記憶溫度10次

組成：由熱電堆式紅外傳感器，微處理存儲器，液晶顯示屏及外売組成

適用范圍：通過測量額頭熱輻射來顯示被測對象的體溫

可測量耳溫與額溫

低電壓提示功能

無操作60秒自動關機，更省電；

可定制時間顯示，環境溫度顯示，語音報數，LED背光，冷光片EL背光等功能。

二、實現原理與方案設計

（1）熱電堆傳感器

熱電堆傳感器是額溫槍方案的核心傳感器，其原理是利用塞貝克效應（Seebeck effect，又稱作第一熱電效應，是指由于兩種不同電導體或半導體的溫度差異而引起兩種物質間的電壓差的熱電現象。）通常，熱電堆傳感器的工作溫度范圍和靈敏度為5～90mV/）。

（2）MCU處理器

由于熱電堆傳感器傳感器的靈敏度為5～90mV/，這種毫伏級別的信號可以通過MCU的AD檢測到，并計算出對應的溫度。（如果傳感器的靈敏度更小比如1mV左右，也先通過精密運算放大器進行放大后再交由MCU檢測）。

此時，還要注意到去除環境溫度的影響，例如上述方案圖中有環境溫度采集器，當熱點堆傳感器采集到人體溫度后，還需要通過算法去除環境溫度的干擾。

（3）液晶顯示屏

當傳感器采集到人體溫度數據后，傳遞給MCU計算去除環境干擾，需要將采集到的的人體溫度通過液晶顯示屏來顯示出來。

（4）蜂鳴器

假如采集到的人體溫度超過正常值（一般37.3），此時會通過蜂鳴器來報警，表示此患者的溫度高于正常值。
